ПД100-ДИ модели 111/171/181 датчики давления общепромышленныe

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения и габаритные размеры

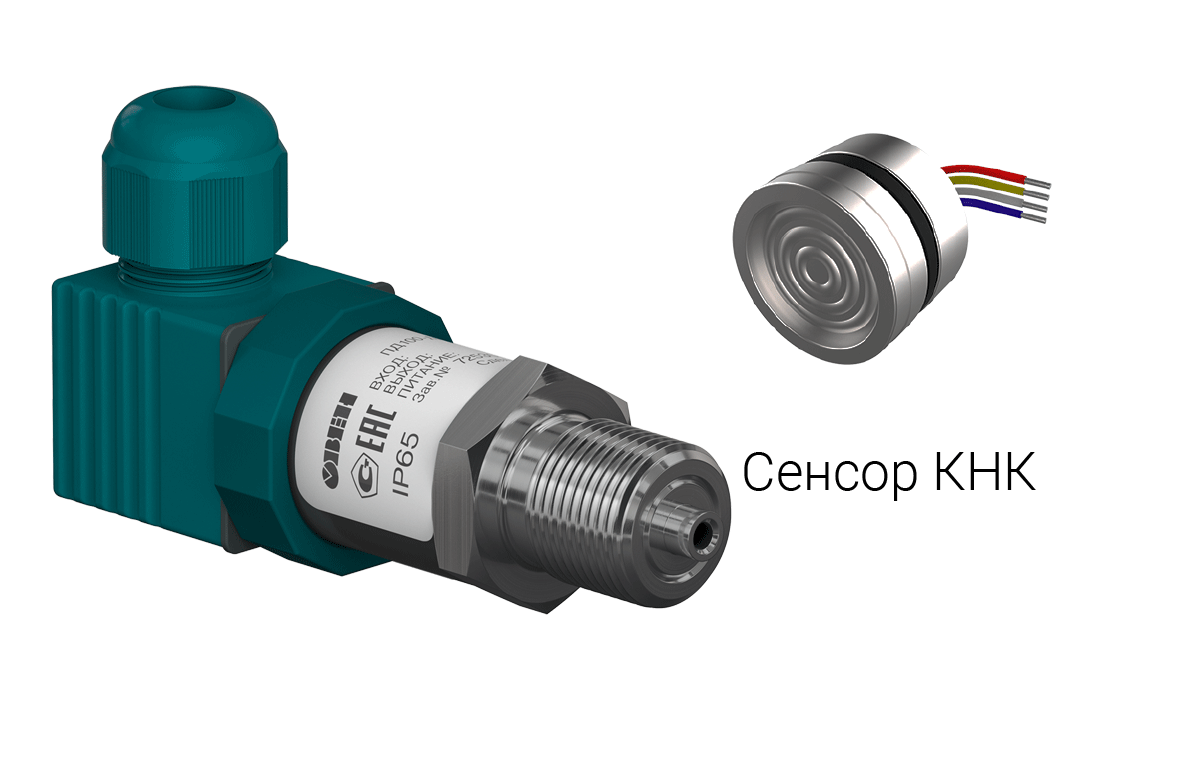

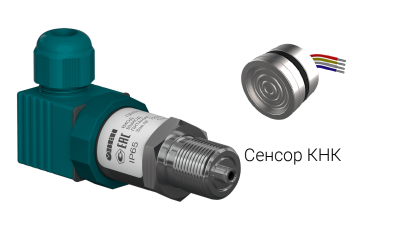

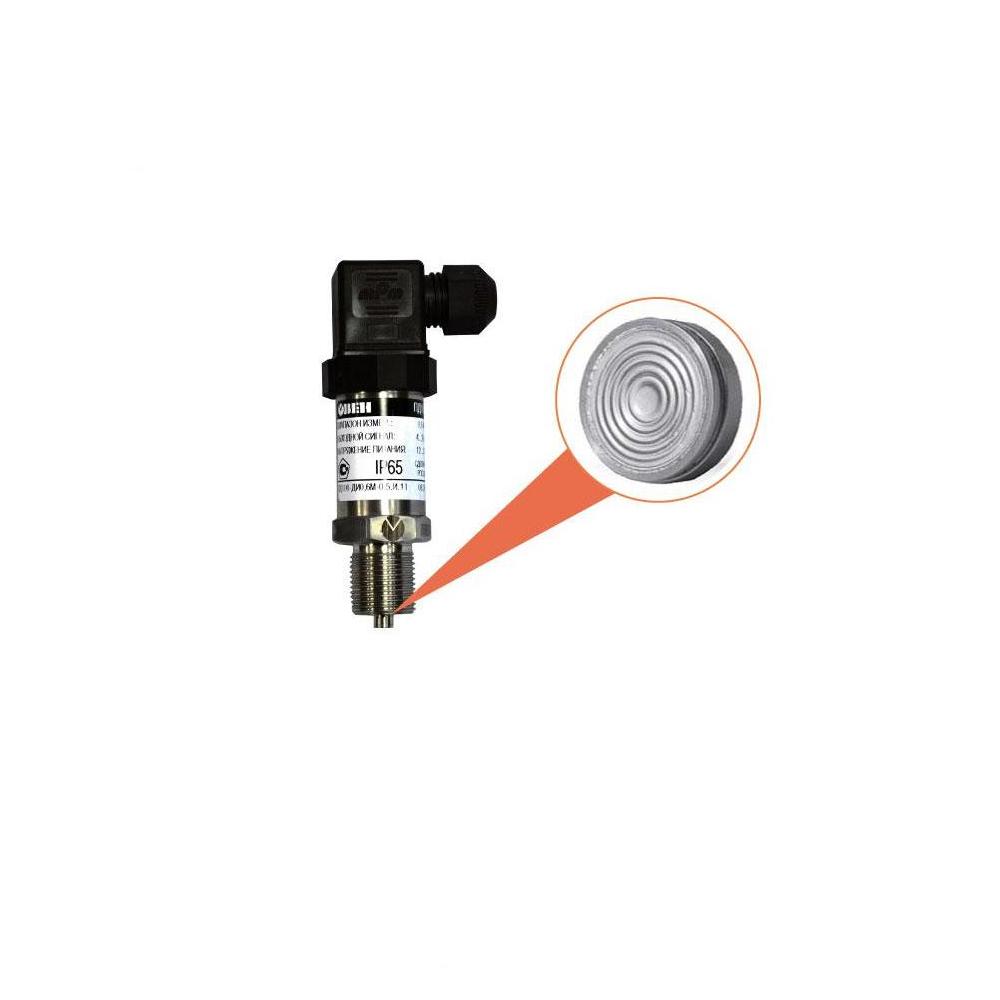

Датчики ОВЕН ПД100-ДИ моделей 111, 171, 181 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,5% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА). Преобразователи данных моделей предназначены для систем автоматического регулирования и управления на основных и вторичных производствах в промышленности: гидро- и пневмосистемах, системах водоподготовки и теплоснабжения, котельной автоматике, автоматике водоканалов, тепловых пунктах, объектах газового хозяйства и т.п., где требуется повышенная точность и стабильность выходного сигнала.

Основные характеристики общепромышленного преобразователя ПД100-ДИ

  • измерение избыточного давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости).
  • основная приведенная погрешность – 0,5; 1,0 % ВПИ.
  • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • верхний предел измеряемого давления (ВПИ) – от 16 кПа до 25 МПа.
  • перегрузочная способность – не менее 200% ВПИ.
  • степень защиты корпуса и электроразъема преобразователя – IP65.
  • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ Р 51522.

Обозначение при заказе

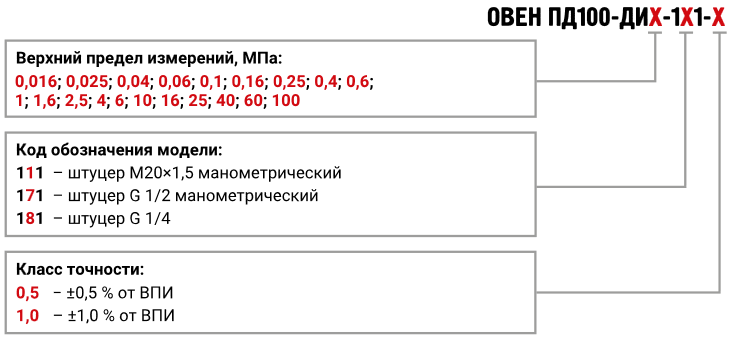

pd100 di 111 171 181

Наименование Значение
Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Основная приведенная погрешность 0.5; 1.0 % ВПИ
Диапазон рабочих температур измеряемой среды -40...+100 оС
Напряжение питания 12...36 В постоянного тока
Сопротивление нагрузки 0...1.0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0.8 Вт
Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха -40...+80 оС
Атмосферное давление рабочее 66...106.7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межпроверочный интервал 2 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0.2 кг / 0.3 кг
Штуцер для подключения давления М20х1.5 манометрической формы
G1/2 манометрической фформы, G1/4
Тип электрического соединителя EN175301-803 форма А (DIN 43650-А)
Габаритный размер (по высоте) не более 115 мм
Перегрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не менее 400 % от ВПИ

Схемы подключения

pd100 cxema

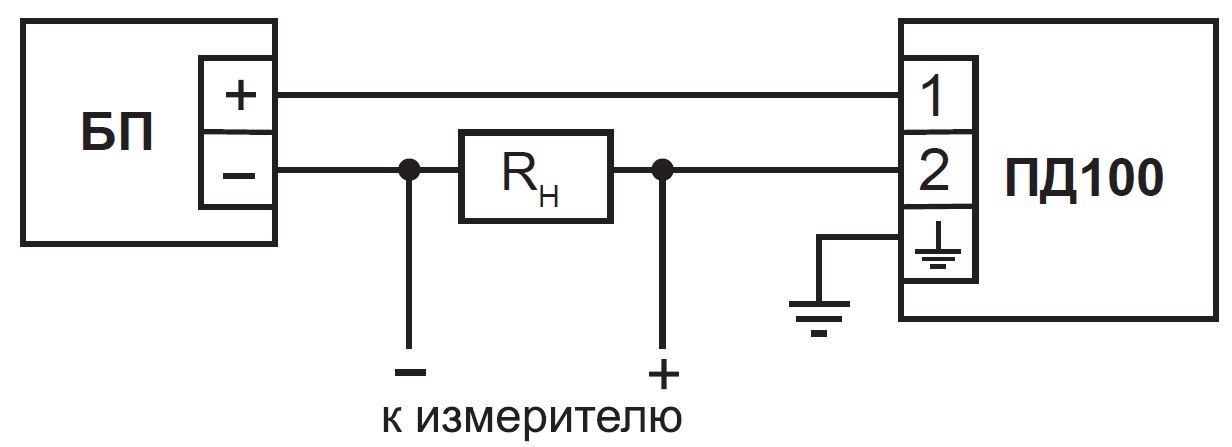

Схема подключения ПД-100-ДИ

Габаритные размеры

pd100 111 117 pd100 181

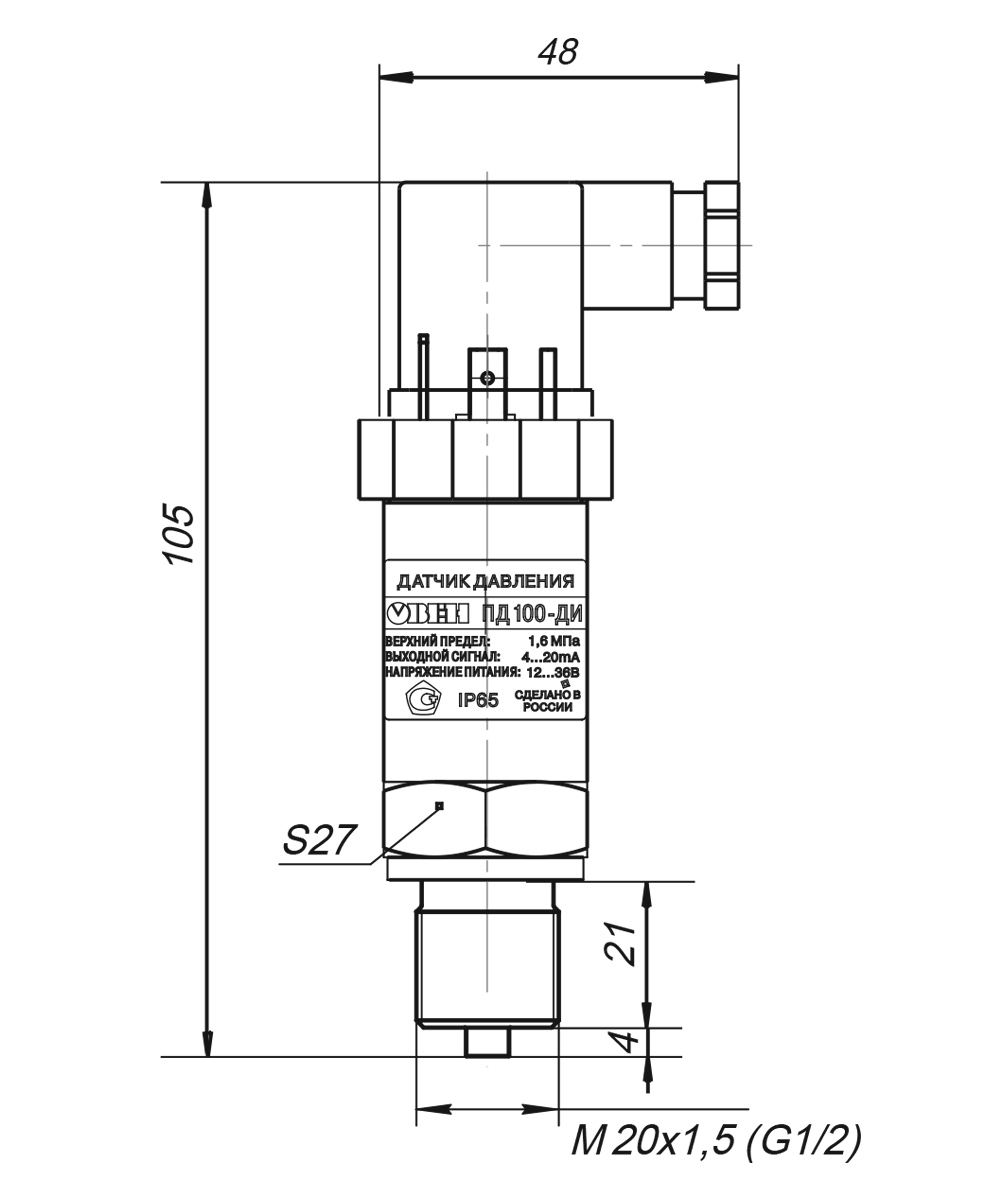

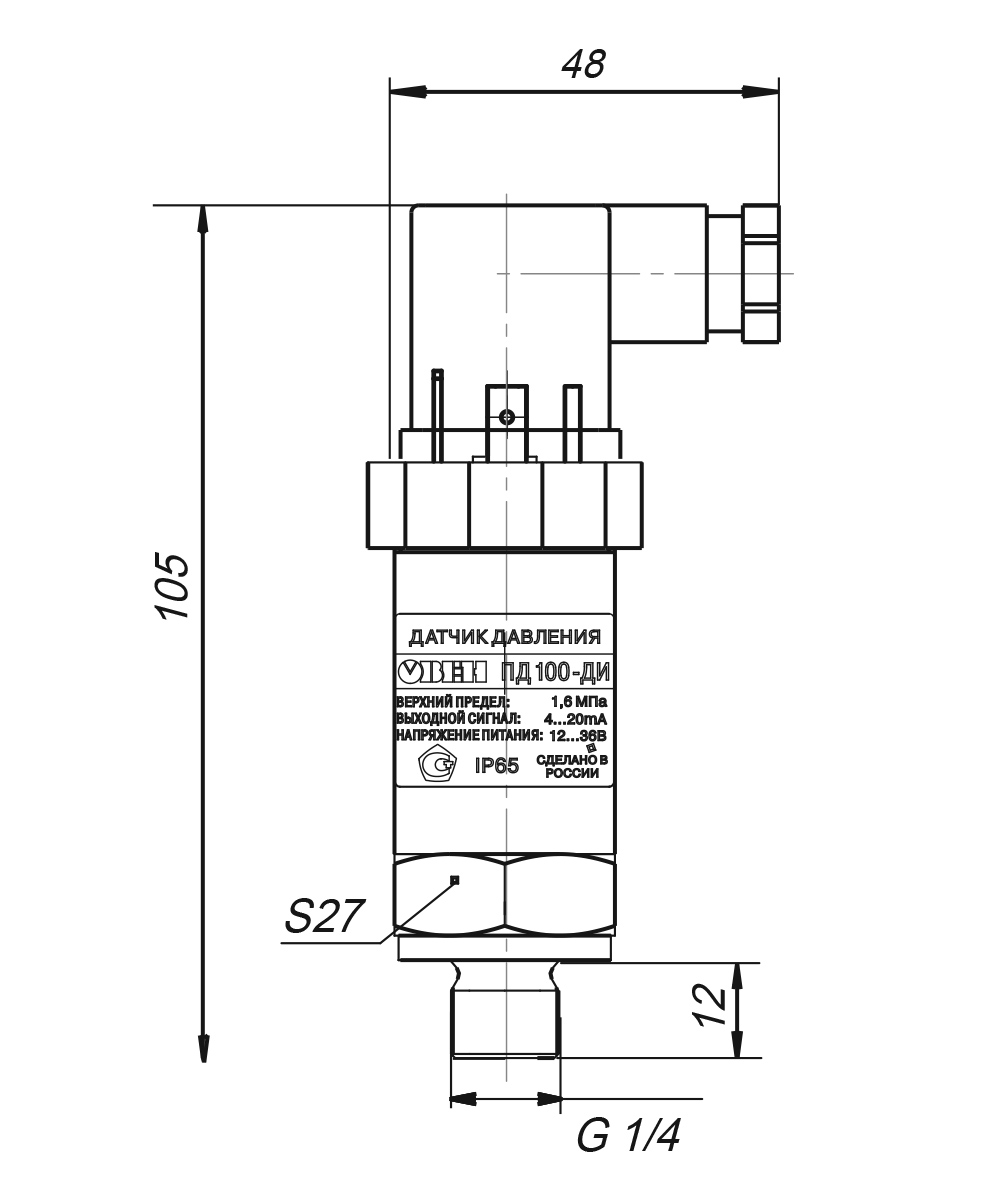

Габаритные размеры ПД1000-ДИ-111/171 Габаритные размеры ПД100-ДИ-181
