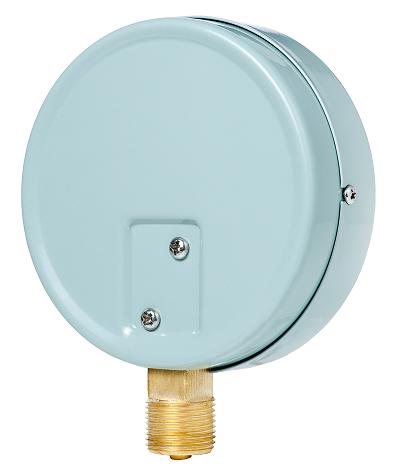

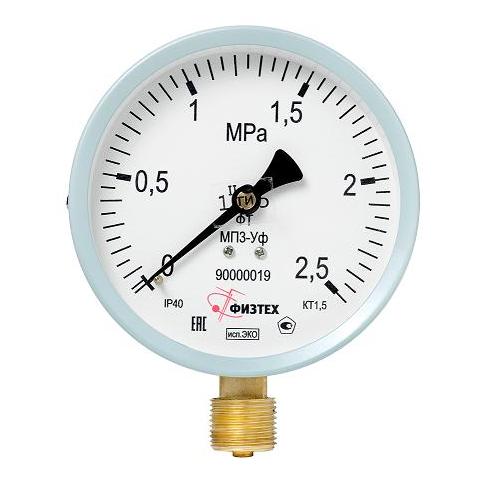

Манометры общетехнические показывающие МП3-Уф исполнение ЭКО предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.
Код | Наименование изделия |
0403 | Циферблать МП3-Уф ЭКО |
0503 | Стекло МП3-Уф ЭКО |
0701 | Корпус МП3-Уф ЭКО |
0804 | Стрелка МП3-Уф ЭКО |
11006 | Узел держателя в сборе с механизмом МП3-Уф ЭКО |
Номинальный диаметр корпуса | 100 мм |
Класс точности | 1.5 |
Степень пылевлагозащиты | IP40 |
Резьба присоединительного штуцера | М20х1.5; G1/2 |
Размер квадрата под ключ, мм | 14 мм |
Расположение штуцера | радиальное |
Устойчивость к климатическим воздействиям | исполнение У2 по ГОСТ 15150-69 |
Диапазон температуры измеряемой среды, оС* | от -50 до +150 оС |
Диапазон температуры окружающей среды, оС | от -60 до +60 оС |
Виброзащищенность | группа L3 по ГОСТ Р 52931-2008 |
Рабочие диапазоны измерений |
|
Средний срок службы | 10 лет |
Масса, не более | 0.3 кг |
Материал корпуса | сталь, окрашенная в белый цвет |
Обечайка | сталь, окрашенная в белый цвет, крепление винтами |
Стекло | техническое |
Трубчатая пружина | медный сплав, полувитковая |
Штуцер, трибко-секторный механизм | медный сплав |
Циферблат | алюминиевый сплав, окрашенный в белый цвет |
* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.
Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения) |
|
МП3-Уф исп. ЭКО (манометр) | 0 - 600 кПа; 0 - 1.0; 1.6; 2.5 МПа |
Модель | Ш*г*в см(инд) | Ш*г*в см(общ) | Вес (кг) | Шт/кор. |
МП3-Уф исп. ЭКО | 10.5*12.5*4 | 54*27*18 | 14 | 40 |
Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
