Манометры технические газовые (сварочные) МП2-УФ D.50 РШ

Производитель: ФизТех
ОписаниеТехнические характеристикиГарантии производителя

Манометры общетехнические показывающие МП2-Уф d.50 РШ (газовые) предназначены для измерения избыточного давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара, газа, в том числе кислорода, ацетилена, пропан-бутана, метана.

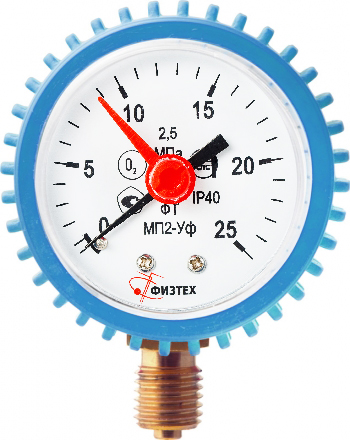

Приборы могут комплектоваться защитными резиновыми кожухами, в зависимости от измеряемой среды кожухи могут иметь цветовую индикацию.
Широко применяются в баллонных редукторах и регуляторах. Корпуса газовых (сварочных) манометров выполнены из стали и имеют цветовое обозначение (кислород - синий, ацетилен - белый, пропан - красный).

Комплектующие к МП2-Уф D.50 РШ

Код Наименование изделия
143117 Циферблат МП2-Уф d.50 РШ
143328 Корпус красный МП2-Уф d.50 РШ
146633 Корпус белый МП2-Уф d.50 РШ
157314 Корпус синий МП2-Уф d.50 РШ
101890 Стекло органическое МП2-Уф d.50 РШ
0083 Узел стрелки МП2-Уф d.50 РШ
10088 Узел держателя в сборе с механизмом МП2-Уф d.50 РШ

Аналоги по всем техническим характеристикам

ДМ2029, МП1

Номинальный диаметр корпуса 50 мм
Класс точности 2.5
Степень пылевлагозащиты IP40
Резьба присоединительного штуцера М12х1.5
Размер квадрата под ключ, мм 14 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +120 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа Д3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.15 кг
Материал корпуса сталь

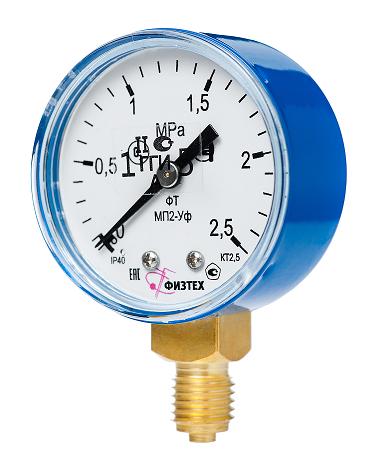

  • О2 (кислород) - окрашен в синий цвет

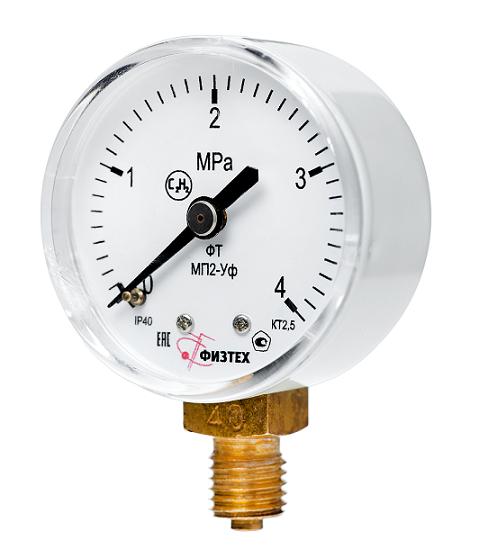

  • С2Н2 (ацетилен) - окрашен в белый цвет

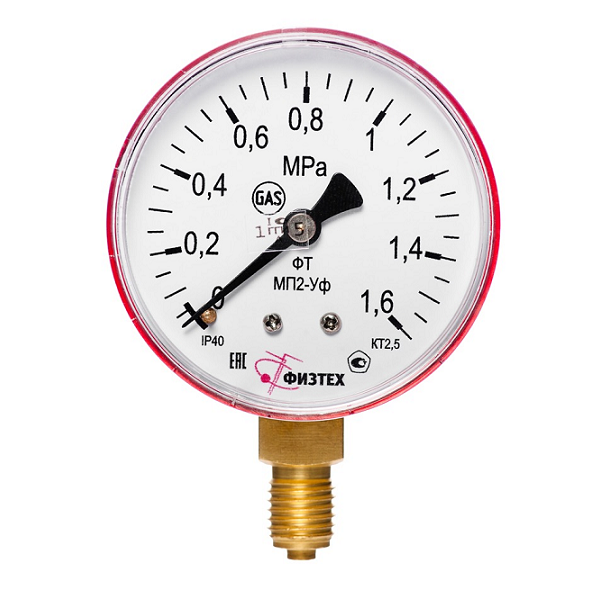

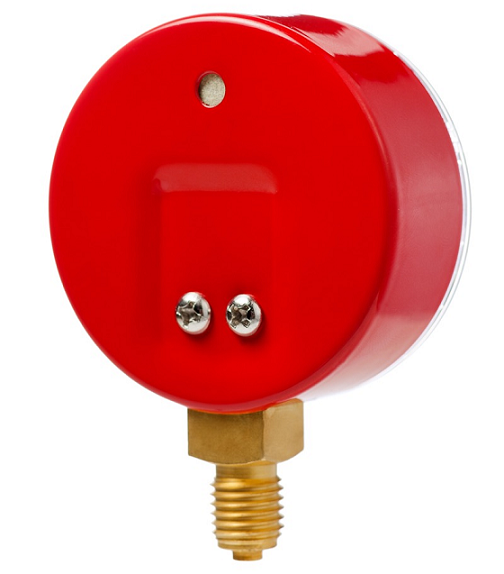

  • С3Н(газ-пропан) - окрашен в красный цвет
Обечайка нет
Стекло органическое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
МП2-Уф d.50 РШ О2 (кислород) (манометр) 0 - 1.0; 2.5; 16; 25; 40 МПа
МП2-Уф d.50 РШ С2Н(ацетилен) (манометр) 0 - 0.4; 4.0 МПа
МП2-Уф d.50 РШ С3Н8 (газ-пропан) (манометр) 0 - 0.6 МПа

Нормы упаковки

Модель Ш*г*в см(инд) Ш*г*в см(общ) Вес (кг) Шт/кор.
МП2-Уф d.50 РШ Нет 32*27*16 9 100

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
