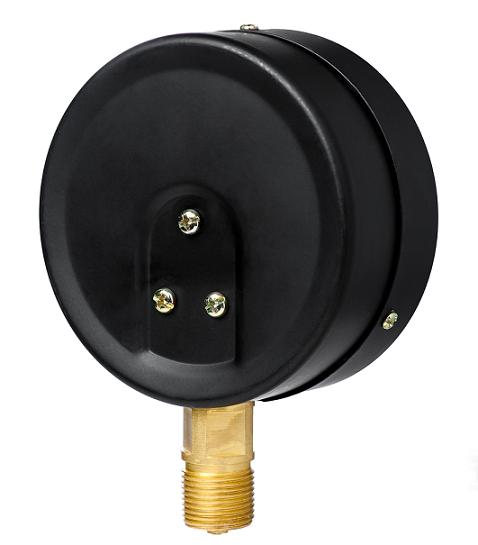

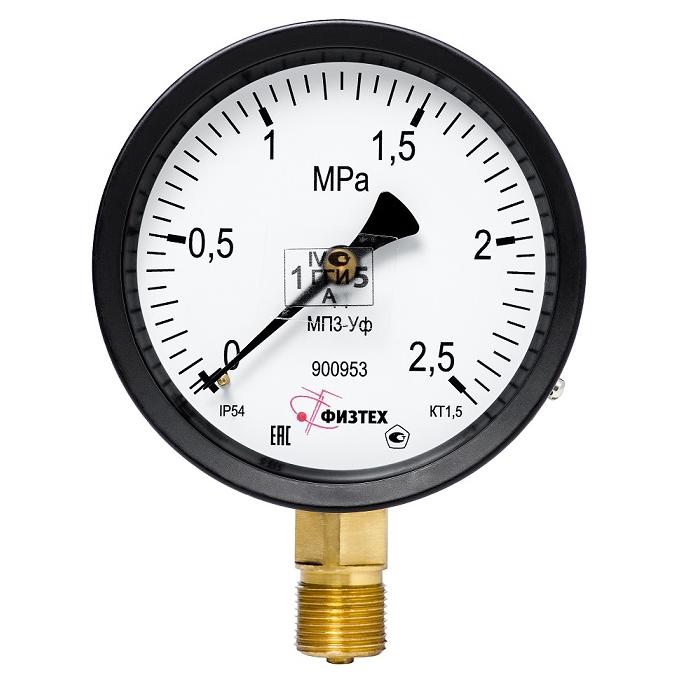

Манометры пылевлагозащищенные ВП3-УФ, МВП3-УФ, МП3-УФ IP54

Производитель: ФизТех
ОписаниеТехнические характеристикиГарантии производителя

Манометры общетехнические показывающие пылевлагозащищенные ВП3-Уф IP54, МВП3-Уф IP54, МП3-Уф IP54 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.

Комплектующие к МП3-УФ IP54

Код Наименование изделия
20403 Циферблат МП3-Уф IP54
20503 Стекло МП3-Уф IP54
20766 Корпус МП3-Уф IP54
20270 Стрелка МП3-Уф IP54
291746 Узел держателя в сборе с механизмом МП3-Уф IP54

Аналоги по всем техническим характеристикам

МП3-У IP53, МП3-У IP54, МП3-УУ2 IP53, МП3-УУ2 IP54

Номинальный диаметр корпуса 100 мм
Класс точности
  • 1.5
  • 1.0 на пределы выше 400 кПа
Степень пылевлагозащиты IP54
Резьба присоединительного штуцера М20х1.5
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполение У2 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -60 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.5 кг
Материал корпуса сталь, окрашенная в чкерный цвет
Обечайка сталь, окрашенная в черный цвет, крепление винтами
Стекло  техническое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполение
(по заказу изготавливаются в любых единицах)
ВП3-Уф IP54 (вакуумметр) -100 - 0 кПа
МВП3-Уф IP54 (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
МП3-Уф IP54 (манометр) 0 - 60; 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
