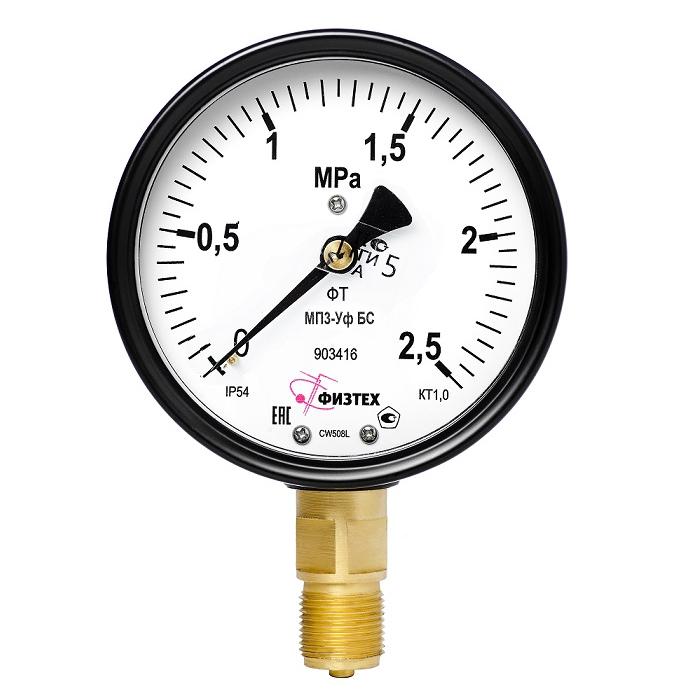

Манометры пылевлагозащищенные ВП3-УФ, МВП3-УФ, МП3-УФ IP54 БС УХЛ1

Производитель: ФизТех
ОписаниеТехнические характеристикиГарантии производителя

Манометры общетехнические показывающие пылевлагозащищенные ВП3-Уф БС УХЛ1, МВП3-Уф БС УХЛ1, МП3-Уф БС УХЛ1 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.

Комплектующие к МП3-УФ IP54 БС УХЛ1

Код Наименование изделия
20401 Циферблат МП3-Уф IP54 БС УХЛ1
205013 Стекло МП3-Уф IP54 БС УХЛ1
207166 Корпус МП3-Уф IP54 БС УХЛ1
202710 Стрелка МП3-Уф IP54 БС УХЛ1
2917416 Узел держателя в сборе с механизмом МП3-Уф IP54 БС УХЛ1

Аналоги по всем техническим характеристикам

МП3-УУХЛ1, МВП3-УУХЛ1, ВП3-УУХЛ1

Номинальный диапазон корпуса 100 мм
Класс точности 1.0
Степень пылевлагозащиты IP54
Резьба присоединительного штуцера М20х1.5; G1/2
Размер квадрата под ключ, мм 17 мм
Расположение штуцера радиальное
Устойчивость к климатическим воздействиям исполнение УХЛ1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от -70 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка -2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.5 кг

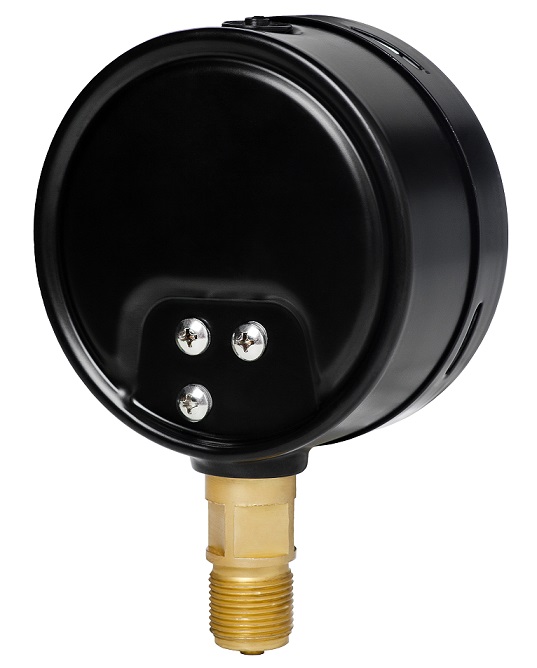

Материал корпуса сталь, окрашенная в черный цвет

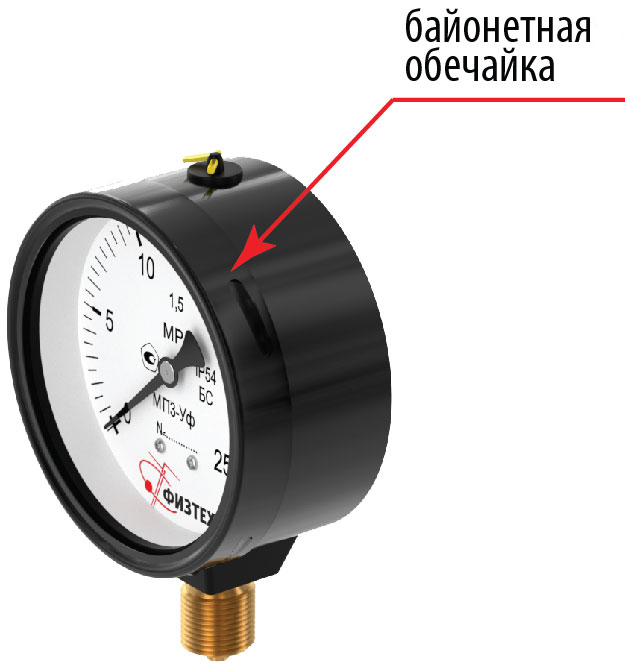

Обечайка байонетная стальная, окрашенная в черный цвет
Стекло
  • техническое
  • техническое безопасное
Трубчатая пружина

медный сплав

  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любьых единицах измерения)
ВП3-Уф IP54 БС УХЛ1 (вакуумметр) -100 - 0 кПа
МВП3-Уф IP54 БС УХЛ1 (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
МП3-Уф IP54 БС УХЛ1 (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
