Манометры пылевлагозащищенные ДВ8008-ВУФ ИСП.1, ДА8008-ВУФ ИСП.1, ДМ8008-ВУФ ИСП.1 без заполнения

Array
Производитель: ФизТех
ОписаниеТехнические характеристикиГарантии производителя

Манометры пылевлагозащищенные показывающие  ДВ8008-ВУф исп. 1, ДА8008-ВУф исп. 1, ДМ8008-ВУф исп. 1 без заполнения предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.

Комплектующие к ДМ8008-ВУФ исп 1 без заполнения

Код Наименование изделия
04081 Циферблат ДМ8008-Вуф исп. 1 без заполнения
05071 Стекло ДМ80088-Вуф исп. 1 без заполнения
07101 Корпус ДМ8008-Вуф исп. 1 без заполнения
08071 Стрелка ДМ8008-Вуф исп. 1 без заполнения
21142 Узел держателя в сборе с механизмом ДМ8008-Вуф исп. 1 без заполнения
Номинальный диаметр корпуса 63 мм
Класс точности 1.5
Степень пылевлагозащиты
  • IP54
  • IP65
Резьба присоединительного штуцера М12х1.5
Размер квадрата под ключ, мм 14 мм
Расположение штуцера

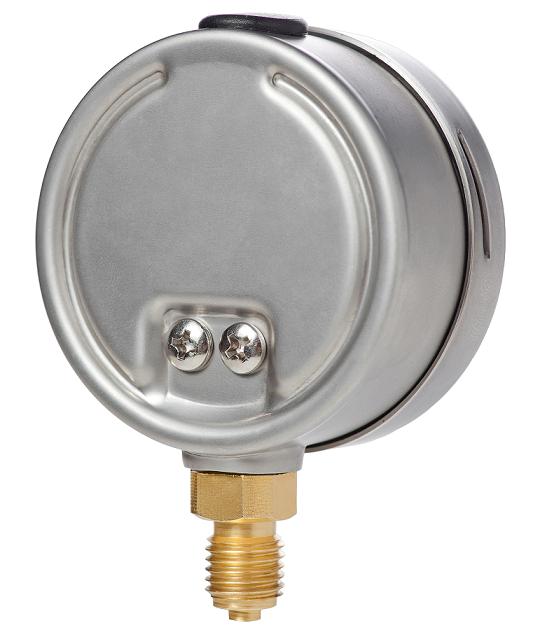

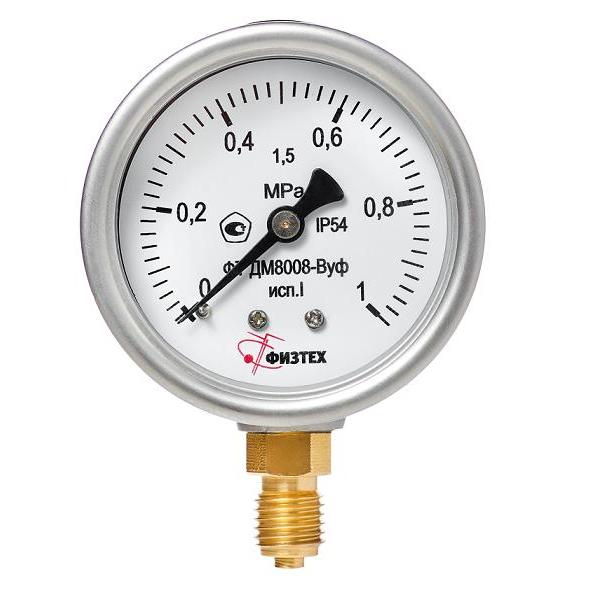

  • радиальное

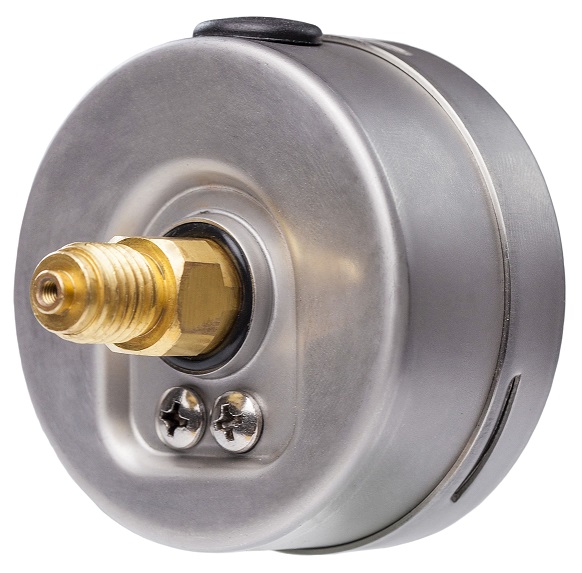

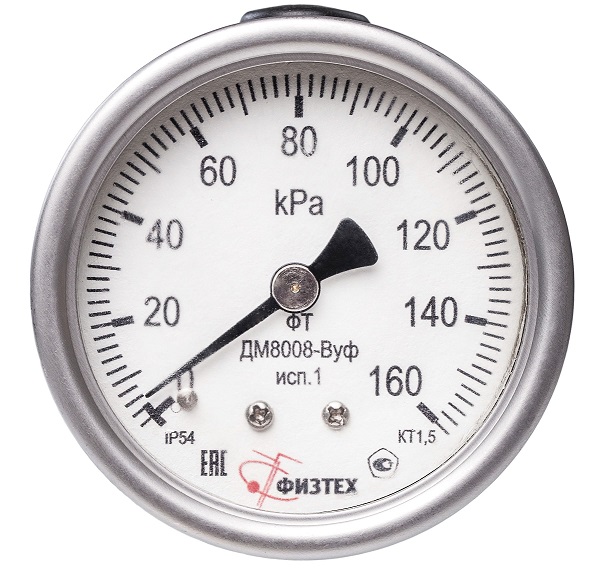

  • центрально-осевое
Устойчивость к климатическим воздействиям исполнение УХЛ1 по ГОСТ 15150-69
Диапазон температур измеряемой среды, оС* от -50 до +150 оС
Диапазон температуры окружающей среды, оС от - 70 до +60 оС
Виброзащищенность группа L3 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 3/4 шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 0.3 кг
Материал корпуса нержавеющая сталь
Обечайка байонетная, нержавеющая сталь
Стекло органическое
Трубчатая пружина медный сплав
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер,трибко-секторный механизм медный сплав
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДВ8008-ВУф исп.1 без заполнения (вакуумметр) -100 - 0 кПа
ДА8008-ВУф исп.1 без заполнения (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
ДМ8008-ВУф исп. 1 без заполнения (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
