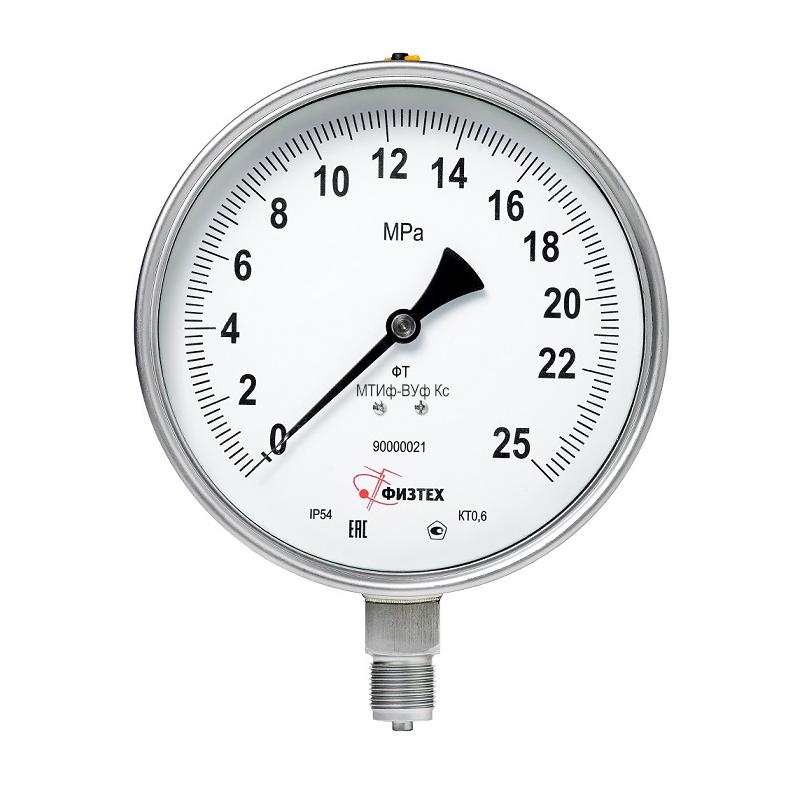

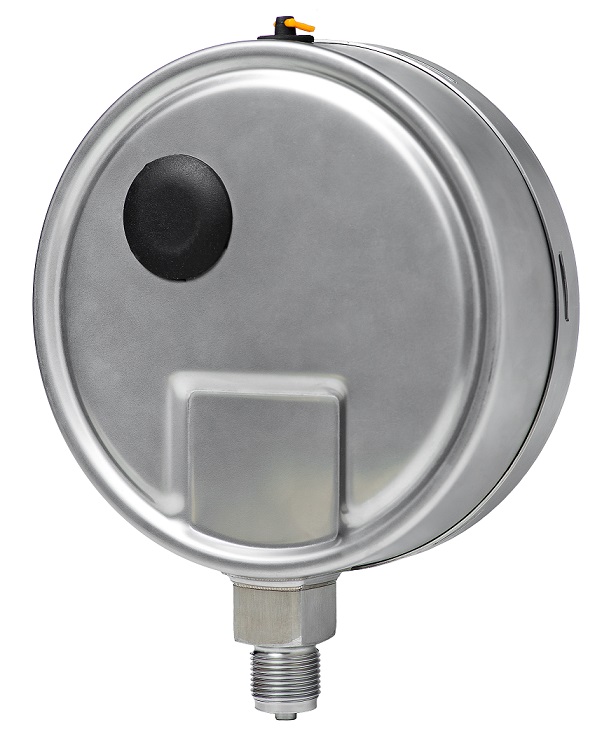

Манометры коррозионностойкие виброустойчивые точных измерений ВТИ-ВУФ КС, МВТИ-ВУФ КС, МТИ-ВУФ КС SG без корректора

Производитель: ФизТех
ОписаниеТехнические характеристикиГарантии производителя

Манометры коррозионностойкие виброустойчивые точных измерений  показывающие ВТИ-ВУф Кс SG, МВТИ-ВУф Кс SG, МТИ-ВУф Кс SG предназначены для измерения избыточного, вакууметрического давления агрессивных сред, в т.ч. жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +150 °С, содержанием Н2S и СO2  до 25 % по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10 % весовых.
Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин, полиметилсилоксан ПМС-300).

Комплектующие к МТИ-ВУФ КС SG

Код Наименование изделия
14069 Циферблат МТИ-ВУф Кс SG
05609 Стекло МТИ-ВУф Кс SG
07162 Корпус МТИ-ВУф Кс SG
08068 Стрелка МТИ-ВУф Кс SG
23061 Узел держателя в сборе с механизмом МТИ-ВУф Кс SG

Аналоги по всем техническим характеристикам

МТИ1511, МТИ1512

Номинальный диаметр корпуса 160 мм
Класс точности
  • 0.6
  • 1.0
Степень пылевлагозащиты
  • IP54
  • IP65
Резьба присоединительного штуцера М20х1.5
Размер кващдрата под ключ, мм 22 мм
Расположение штуцера радиальное
Шкала прибора
  • аналоговая
  • условная (относительная)
Корректор "0" нет
Устойчивость к климатическим воздействиям
  • исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином)
  • исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)
Диапазон температуры окружающей среды, оС*
  • от -50 до +120 оС (при заполнении глицерином)
  • от -50 до +150 оС (при заполнении ПМС-300)
Диапазон температуры окружающей среды, оС
  • от -40 до +60 оС (при заполнении глицерином)
  • от -60 до +50 оС (при заполнении ПМС-300)
Демпфлирующая жидкость
  • глицерин (норма заполнения 0.6 кг)
  • ПМС300 (норма заполнения 0.6 кг)
Виброзащищенность группа V4 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений
  • постоянная нагрузка - 100% шкалы
  • переменная нагрузка - 2/3 шкалы
  • кратковременная нагрузка - 110% шкалы
Средний срок службы 10 лет
Масса, не более 1.8 кг
Материал корпуса нержавеющая сталь
Обечайка байонетная, нержавеющая сталь
Стекло техничсекое безопасное
Трубчатая пружина нержавеющая сталь
  • до 10 МПа - полувитковая
  • от 16 до 60 МПа - многовитковая
Штуцер, трибко-секторный механизм нержавеющая сталь
Циферблат алюминиевый сплав, окрашенный в белый цвет

* - рекомендуем подключать прибор к источнику давления посредством отвода-охладителя.

Пределы измеряемого давления

Пределы измерений в системных единицах (МПа, кПа) - базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ВТИ-ВУф Кс SG (вакуумметр) -100 - 0 кПа
МВТ-ВУф Кс SG (мановакуумметр) -100 - 60; 150; 300; 500 кПа;
-0.1 - 0.9; 1.5; 2.4 МПа
МТИ-ВУф Кс SG (манометр) 0 - 100; 160; 250; 400; 600 кПа;
0 - 1.0; 1.6; 2.5; 4.0; 6.0; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
