Указатели предельного давления

Array
Производитель: ФизТех
ОписаниеТехнические характеристикиКонструкции

АО «ПО Физтех» начало производство указателей предельного давления для манометров и термометров. Указатели предельного давления - новый альтернативный способ демонстрации диапазона допустимого давления.

Согласно «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ-03-576-03, пп.5.3.4.) «...на шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра...».

Возможность установки на приборы

указателя предельного давления (скоба):

  • манометры d.100, 160 кроме электроконтактных приборов
  • манометры d.250

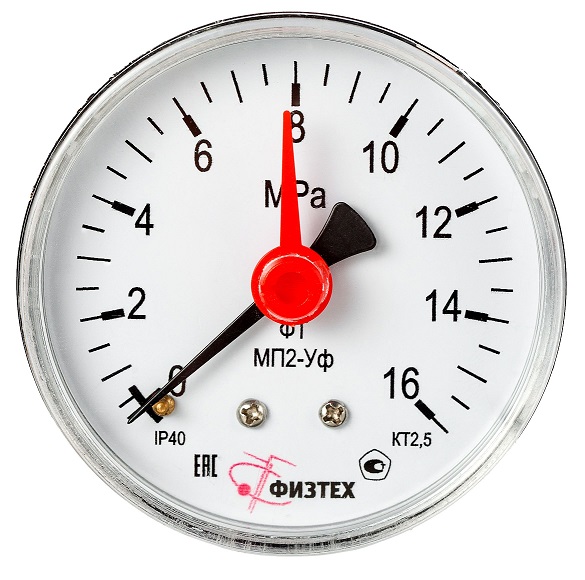

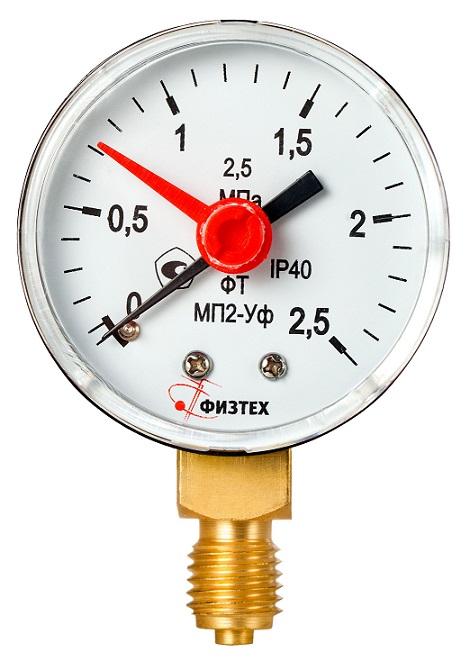

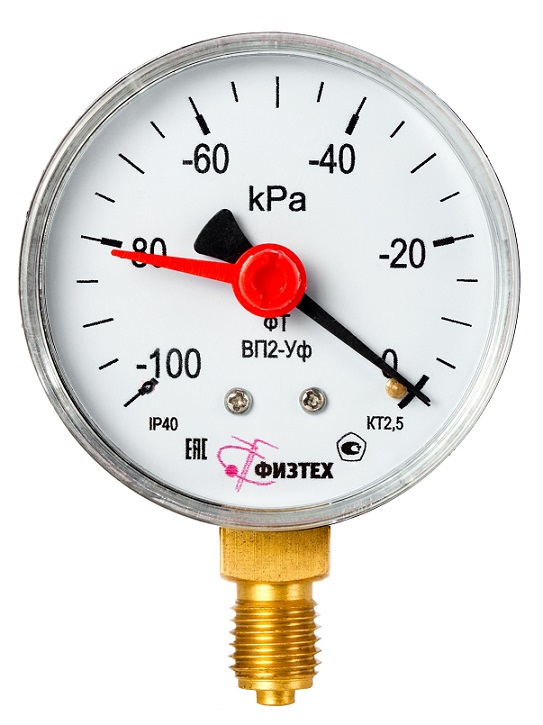

RP:

  • манометры d.50
  • манометры d.63, кроме приборов с байонетной обечайкой

SGRP:

  • манометры d.100, 160 с байонетной обечайкой, кроме
    электроконтактных приборов
Максимальная температура измеряемой среды, оС до +150 оС
Присоединение к прибору

указатель предельного давления (скоба):

  • пластик - на корпус, без фиксации
  • нержавеющая сталь - на корпус, крепление винтом

RP:

  • внутреннее, на стекло

SGRP:

  • внутреннее, на стекло
Регулировка

указатель предельного давления (скоба):

  • вручную

RP:

  • вручную

SGRP:

  • ключом, поставляемым в комплекте

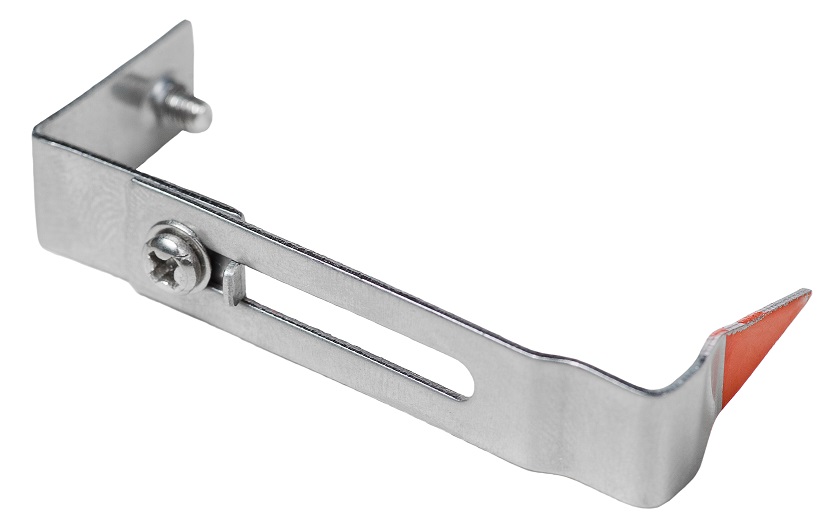

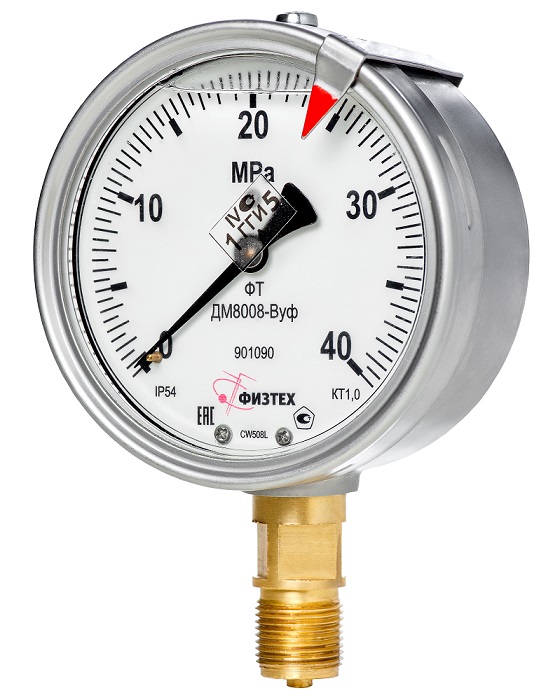

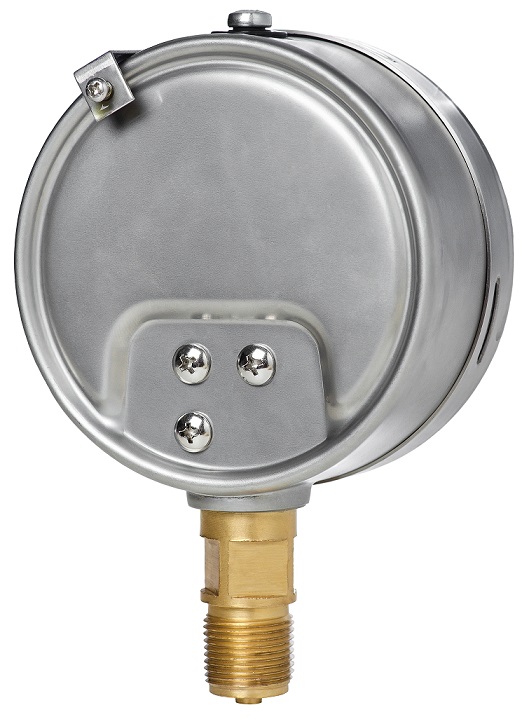

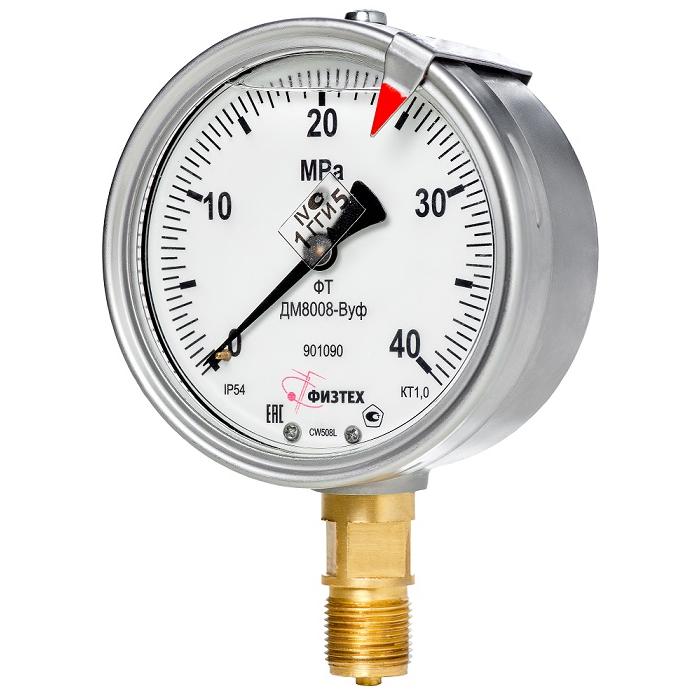

Конструкция указателей предельного давления

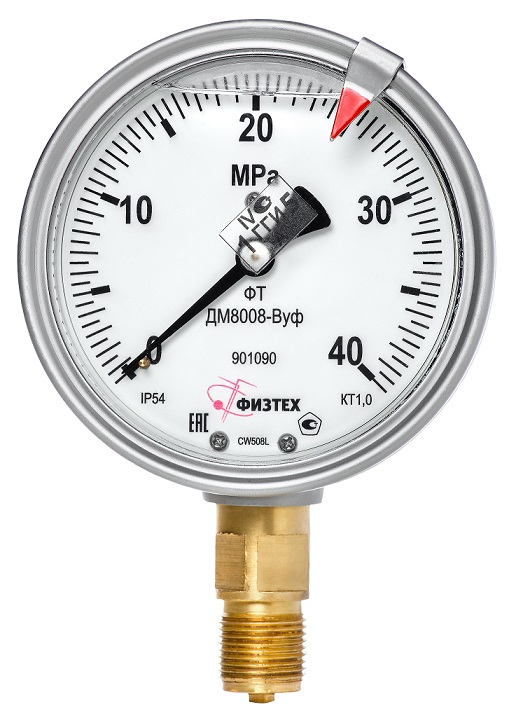

krukazatel 1 krukazatel 2 krukazatel 3

img 0425

fc7f13f422c9cdc9

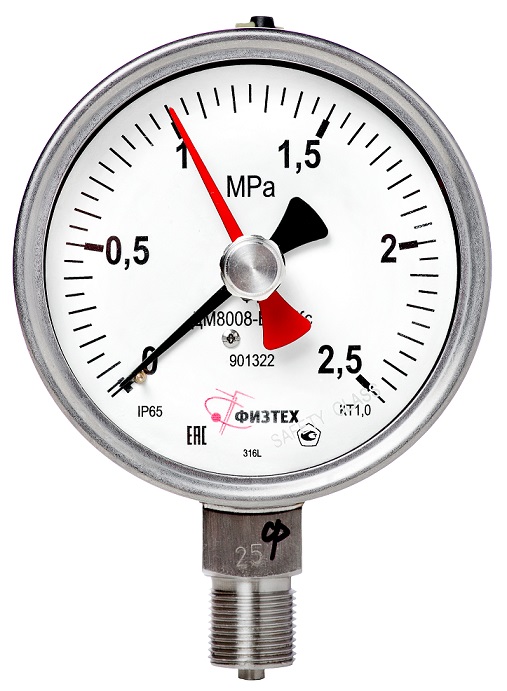

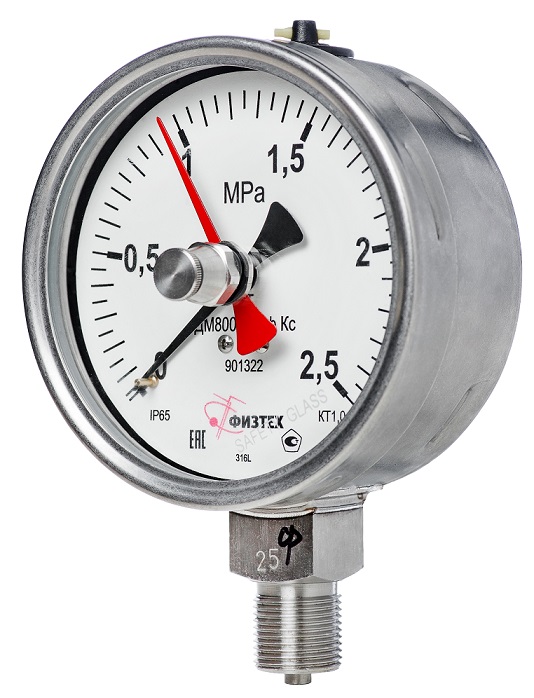

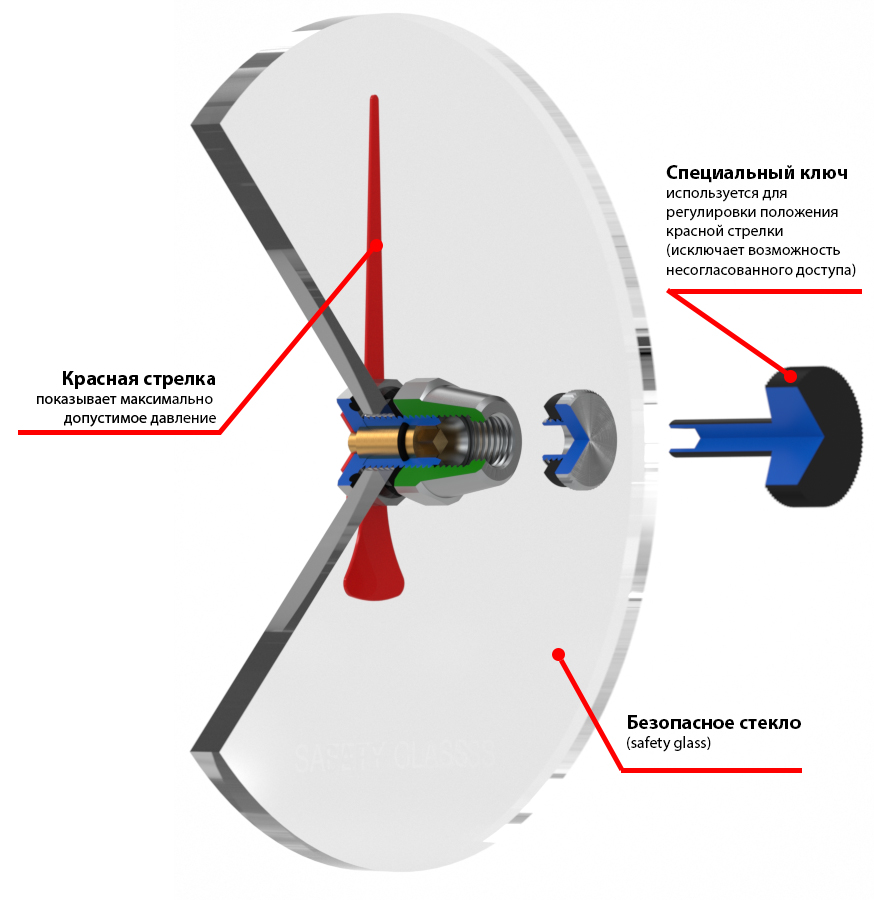

Конструкция SGRP

SGRP включает в себя:

  • безопасное стекло (safety glass)

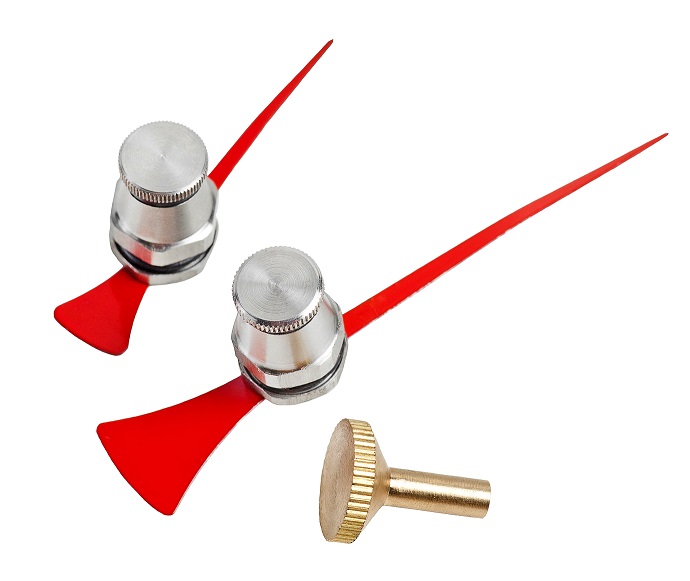

  • регулируемая красная стрелка, указывающая максимально допустимое давление
  • специальный ключ для регулирования положения красной стрелки, исключающий возможность несогласованного доступа

Использование SGRP повышает возможность контроля показаний приборов, делает их максимально приспособленными для эксплуатации  в тяжелых условиях и тем самым позволяет повысить безопасность.

sgrp 2 1 sgrp krasniestrelki



krasnayastrelkanastekle
