Дополнительное оборудование для ЖКХ: трехходовые краны

Производитель: ФизТех
ОписаниеТехнические характеристикиГарантии производителя

Трехходовые краны предназначены для подключения приборов, измеряющих давление, к технологическому оборудованию для возможности удобной эксплуатации при сбросе давления, замене прибора, а так же перенапраления потока. Трехходовой кран имеет три рабочих положения затвора, что позволяет не просто перекрывать подачу (движение) измеряемой среды, но и перенаправлять ее.
Согласно «Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением» (ФЗ №116 от 21.07.97) «Перед каждым манометром должен быть установлен трехходовой кран или другое аналогичное устройство для продувки, проверки и отключения манометра».

Разновидности 3-ходовых кранов

Общая классификация кранов включает деление по следующим признакам:

  • пробно-спускные (патрубок и спуск) и проходные (2 присоединительных патрубка) краны;
  • конусные, шаровые или цилиндрические по форме затвора краны;
  • натяжные или сальниковые по варианту регулирования посадки затвора;
  • разнообразные варианты исполнений.

Также можно выделить краны, преимущественно используемые в определенных направлениям, например, трехходовой кран для манометра.

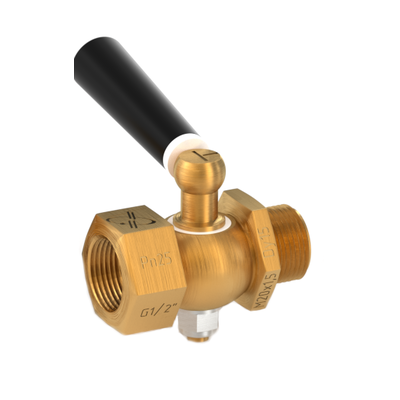

ПО Физтех предлагает краны из латунного шестигранника. Все устройства цельноточеные. Методы штамповки или литья не использовались. Номинальное давление – 2,5 МПа. Изделия могут быть подобраны по необходимым параметрам и размерам внутренний/наружной резьбы. Стоимость кранов составляет 400 рублей. Для заказа необходимой партии следует связаться со специалистами ПО Физтех.

Рабочее давление измеряемой среды до 2.5 МПа
Максимальная температура измеряемой среды, оС до +150 оС
Материал латунь
Диапазон температуры окружающей среды, оС от -50 до +60 оС
Рабочая среда не агрессивная к медным сплавам
Присоединение к технологическому оборудованию
  • внешняя резьба М20*1.5; G1/2
  • внутренняя резьба М20*1.5; G1/2
Присоединительные резьбы к прибору внутренняя резьба М20*1.5; G1/2
Размер квадрата под ключ, мм 27 мм
Средний срок службы 10 лет
Класс герметичности А по ГОСТ Р 54808-2011
Материал прокладки фторпласт

Чертежи

Наименование Чертёж Резьба D1 Резьба D2

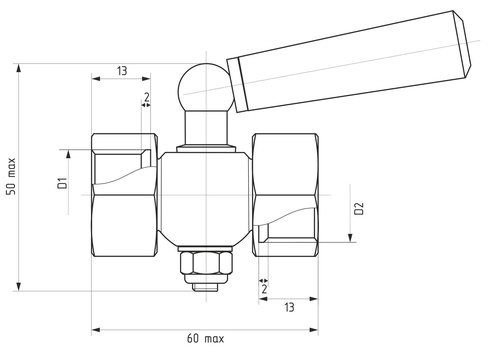

Кран трехходовой valve drawing1 внутренняя М20х1.5 внутренняя G1/2
Кран трехходовой внутренняя М20х1.5 внутренняя М20х1.5

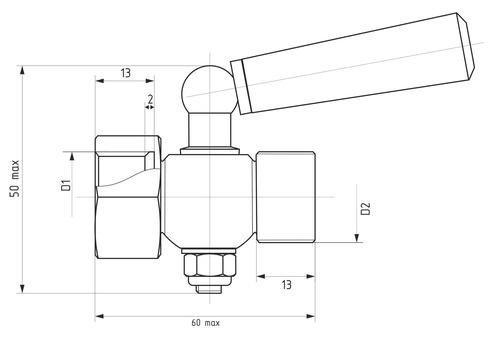

Кран трехходовой valve drawing2 внутрренняя М20х1.5 наружная G1/2
Кран трехходовой внутренняя М20х1.5 наружная М20х1.5
Кран трехходовой внутренняя G1/2 наружная М20х1.5
Кран трехходовой внутренняя G1/2 наружная G1/2

Трехходовые краны имеют достаточно широкое распространение. Преимущественным образом они используются на малых в диаметре трубопроводах в условиях невысокого давления транспортируемой среды. Краны данного типа конструктивно просты, компактны, обладают небольшим гидравлическим сопротивлением. Ограничением их применения выступает необходимость частого обслуживания из-за быстро изнашивающего корпусного соединения. Некоторым образом проблему решает приобретение высококачественной арматуры, особенно учитывая тот факт, что краны могут быть изготовлены разными методами и из разных материалов. Высококачественные изделия обладают длительным эксплуатационным ресурсом.

Гарантийный срок эксплуатации - 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
