Блоки вентильные


Производитель: Овен
Цена
ОписаниеРабочая средаСхемы подключения

Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

Преимущества

  • Возможность калибровки датчика в условиях эксплуатации
  • Заводская сборка с испытаниями на герметичность
  • Малые габариты и масса

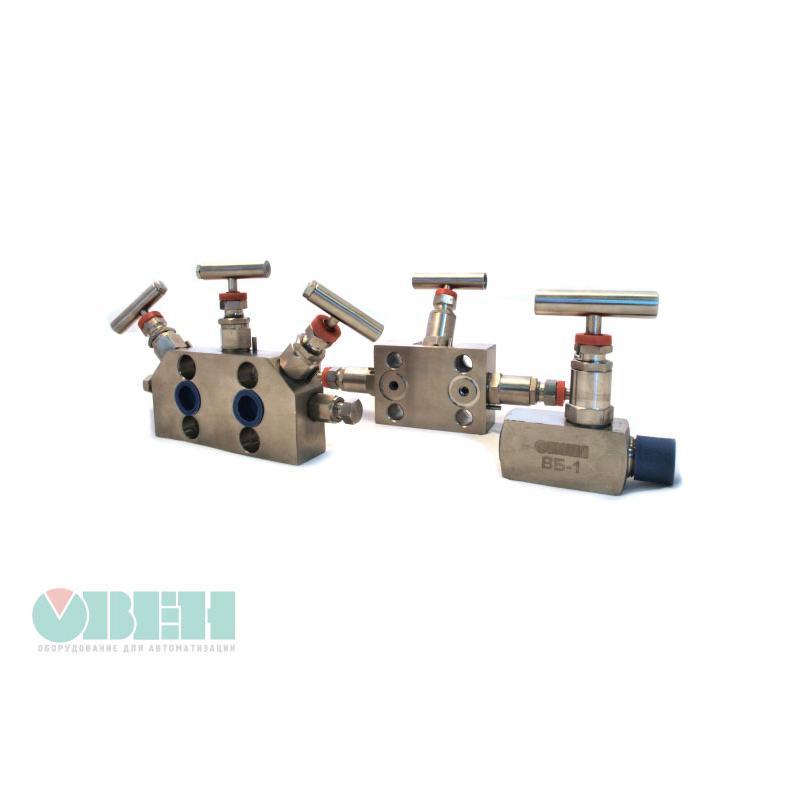

Вентильные блоки ОВЕН БВ-х

Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.

Размеры и модификации

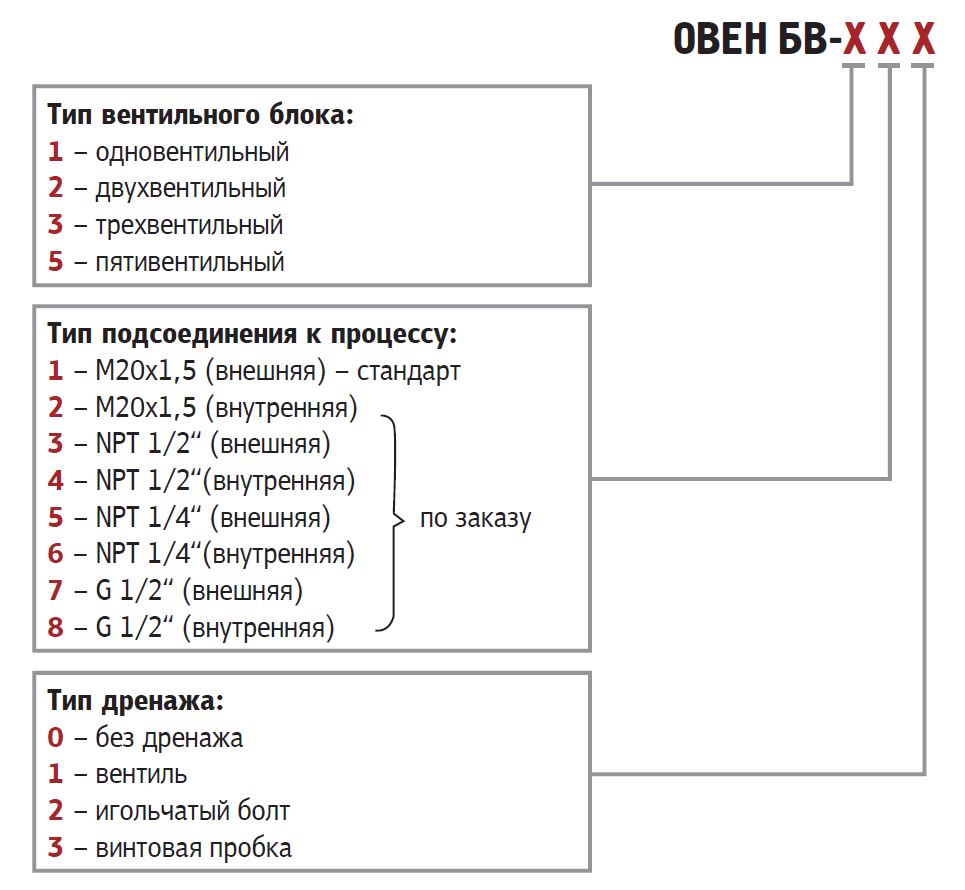

Обозначения при заказе

bv mod 1

Конструктивные исполнения

bv113 cxema bv211 cxema

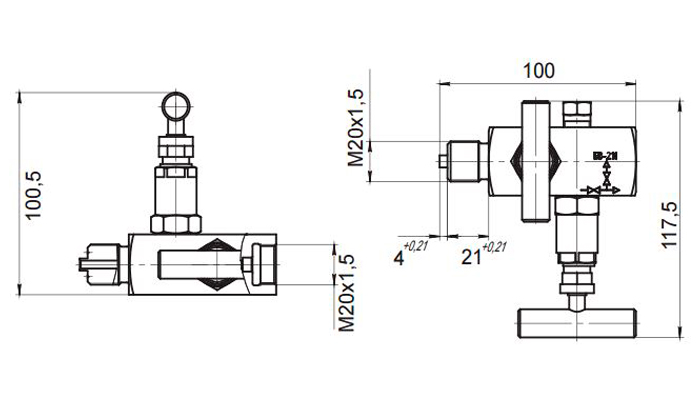

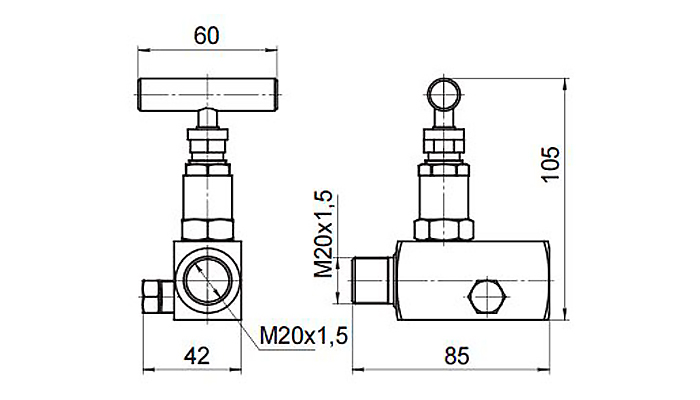

Блок вентильный ОВЕН БВ-113 Блок вентильный ОВЕН БВ-211
bv310 cxema bv312 cxema

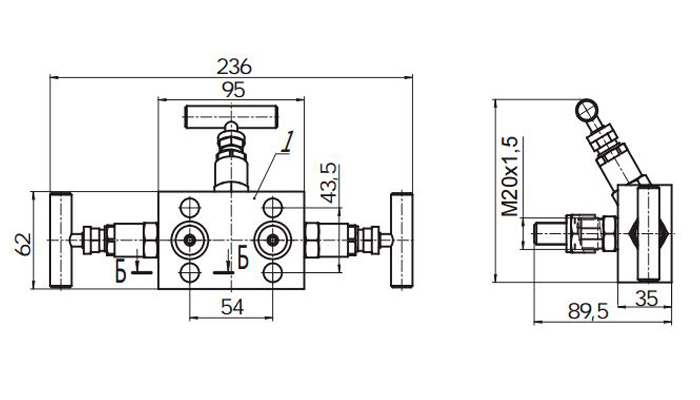

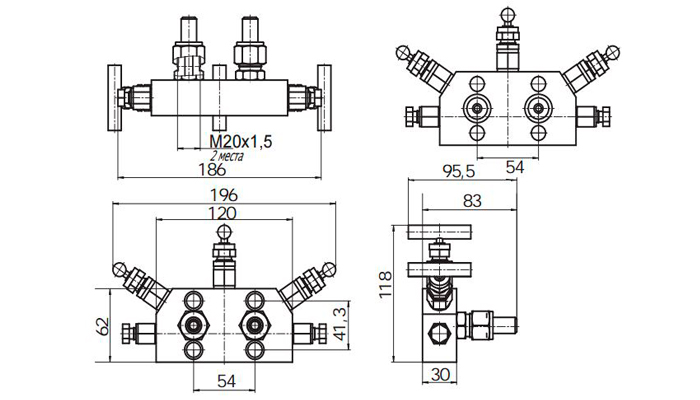

Блок вентильный ОВЕН БВ-310 Блок вентильный ОВЕН БВ-312



Рабочая среда жидкость, пар, газ
Давление рабочей среды до 40 МПа
Температура рабочей среды -40...+350 оС
Предельные значения температур окружающего
воздуха при эксплуатации
-40...+85 оС
Присоединение к технологической линии резьбовое соединение
Присоединение к преобразователю резьбовое соединение или монтаж
непосредственно на преобразователе



113 211

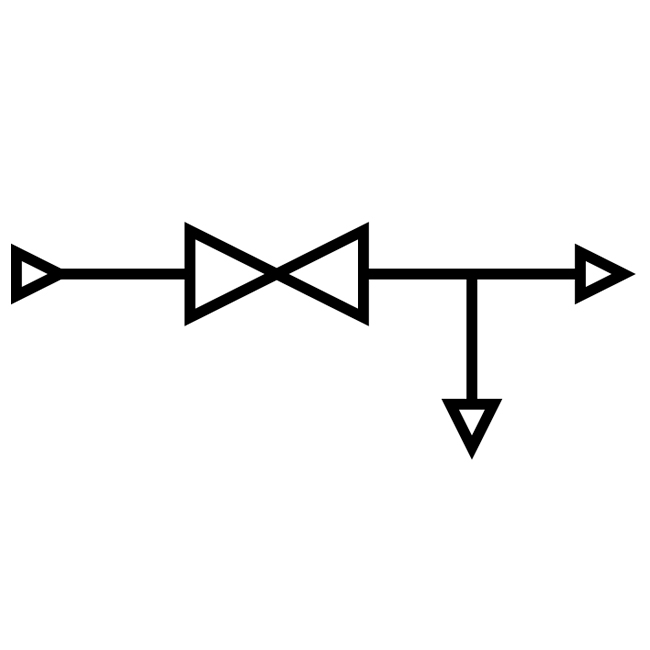

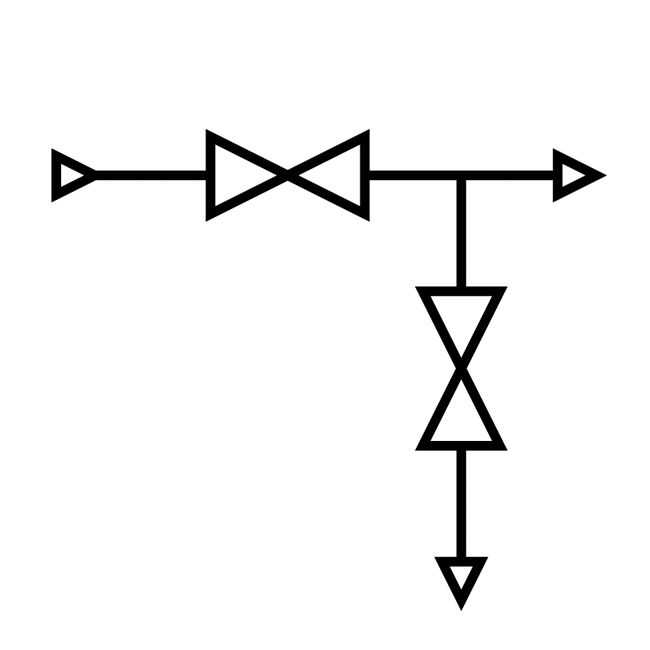

Схема подключения БВ-113 Схема подключения БВ-211
310 312

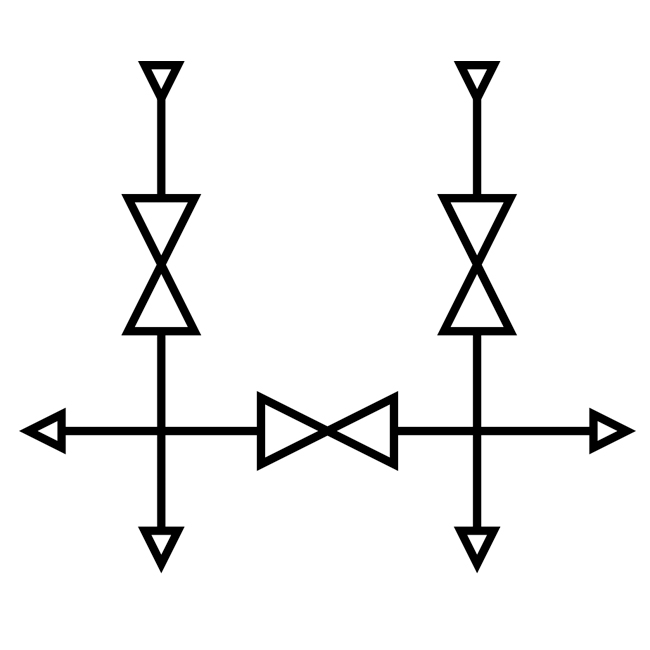

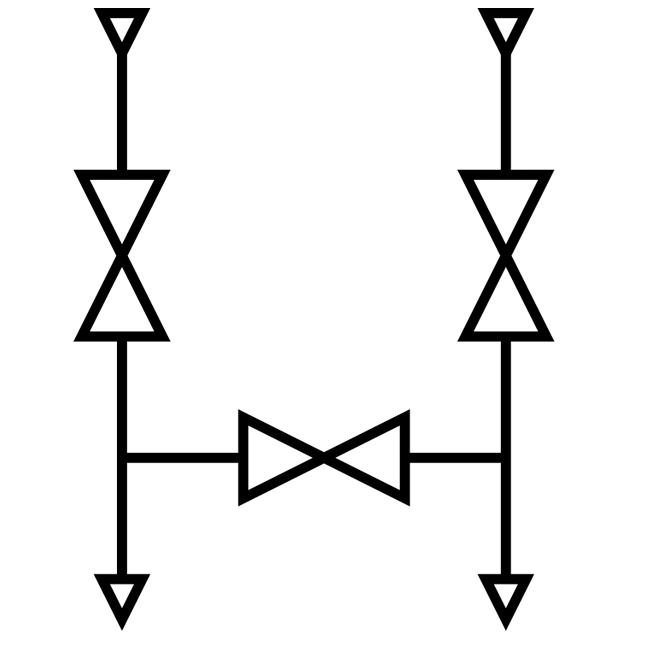

Схема подключения БВ-310 Схема подключения БВ-312
