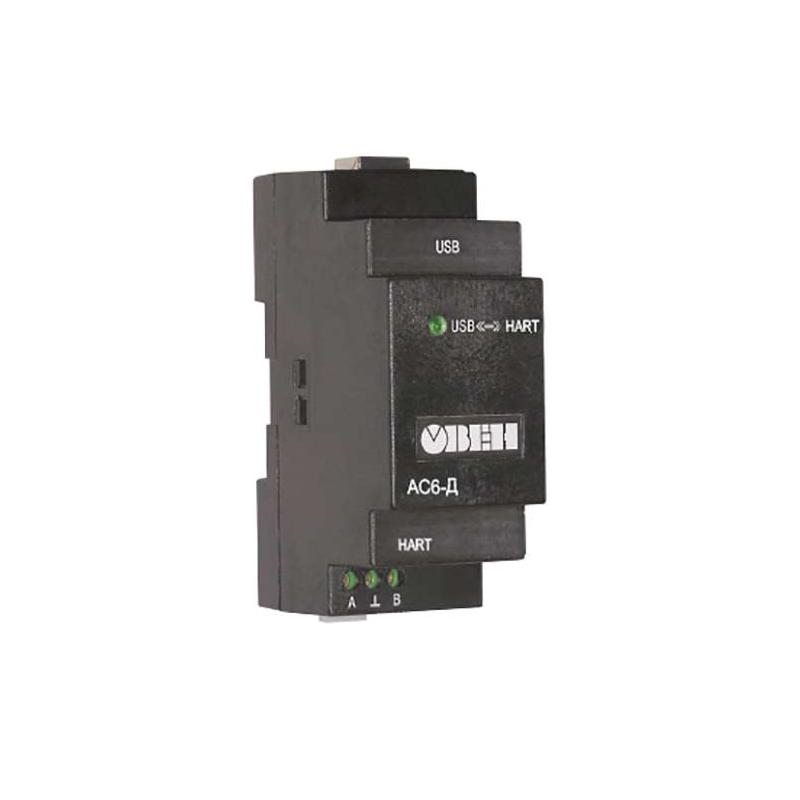

АС6-Д преобразователь интерфейсов HART-USB

Производитель: Овен
ОписаниеТехнические характеристикиСхема подключения и габаритные размеры

Преобразователь интерфейсов ОВЕН АС6 предназначен для связи персонального компьютера или системных средств АСУТП с любыми интеллектуальными устройствами (преобразователями давления, температуры, расхода и т.д.), поддерживающими НАRТ-протокол.

Преимущества

  • Обеспечивает высокую надежность приема/передачи данных
  • Обслуживает до 15 устройств, подсоединенных к одной линии
  • Питание от USB-порта персонального компьютера
  • Обеспечивает возможность настройки подключенных HART-устройств из любой точки токовой цепи
  • Используется с любым HART-конфигуратором для настройки интеллектуальных устройств по HART-протоколу

Конструкция

Конструктивно преобразователь выполнен в моноблочном настольном исполнении. Подсоединение преобразователя к компьютеру осуществляется с помощью USB-кабеля, поставляемого в комплекте. К токовой петле интеллектуального датчика преобразователь подсоединяется при помощи любого 2-жильного кабеля. Полярность подключения проводников значения не имеет.

Интерфейс USB USB 2.0 (USB 1.1 поддерживается)
Интерфейс HART BELL 202
Максимальное напряжение питания в цепи HART 42 B
Номинальное сопротивление нагрузки 250 Ом
Электричекая прочность изоляции 1500 В
Степень защиты корпуса по ГОСТ 14254 IP51
Масса не более 0.2 кг
Срок службы не менее 12 лет

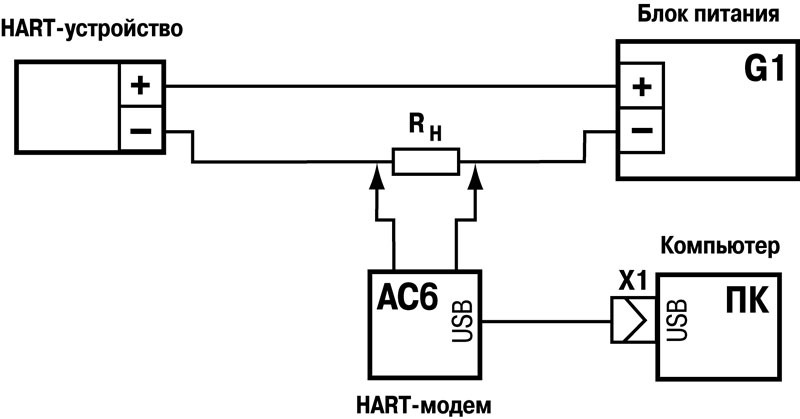

Схема подключения

as6 sp

Схема подключения. Преобразователь интерфейсов ОВЕН АС6

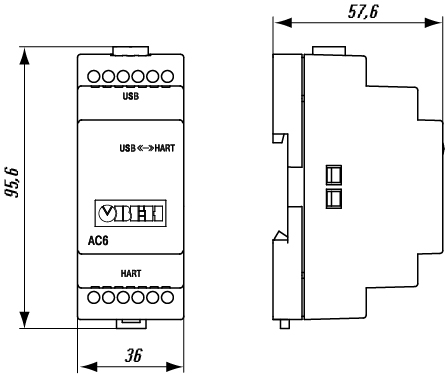

Габаритные размеры

a6 cxema podklyucheniya

Габаритные размеры преобразователя интерфейсов ОВЕН АС6
