Блоки питания для тяжелых условий эксплуатации


Производитель: Овен
Цена
ОписаниеТехнические характеристикиСхемы подключения

Назначение

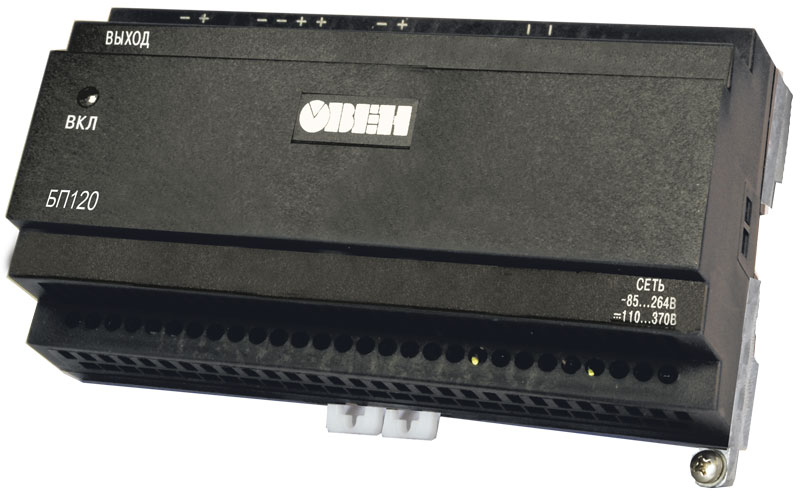

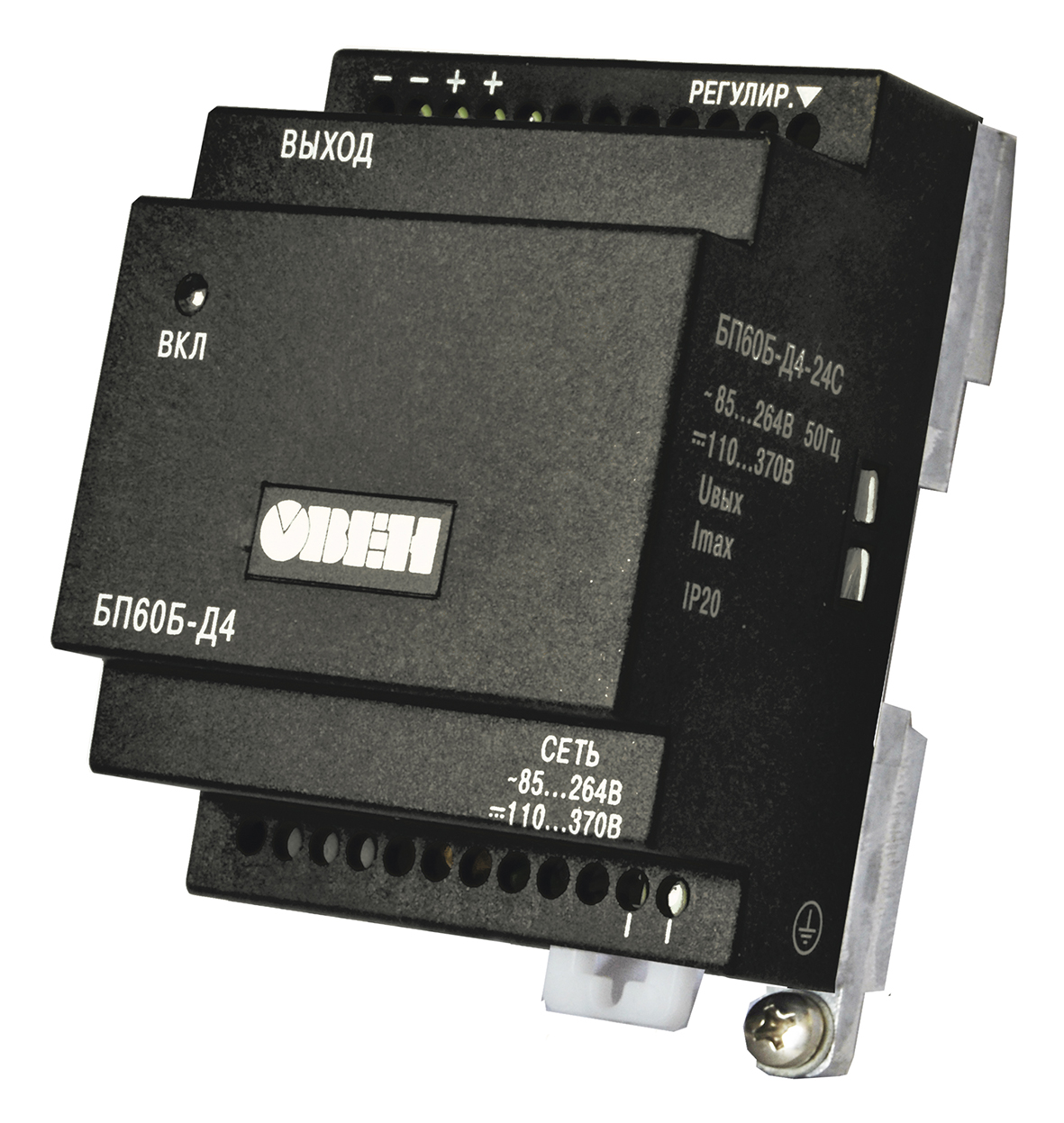

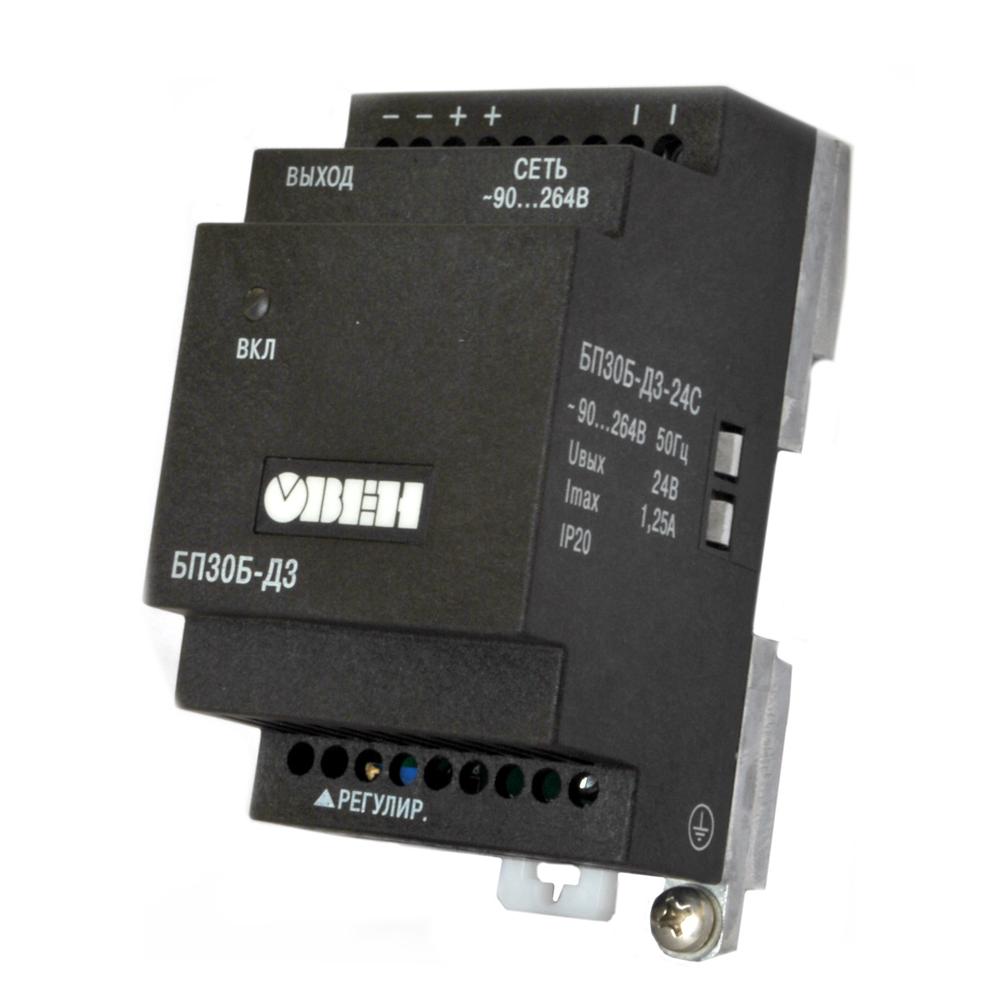

Блоки питания ОВЕН БП30-С, БП60-С, БП120-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.

Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30-С, БП60-С, БП120-C:

  • Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
  • Выдерживают перегрузку по току до 140 %.
  • Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
  • Обеспечивают высокий КПД (более 85 %).
  • Защищают от КЗ в цепях 24 В постоянного тока.
  • Не требует дополнительного охлаждения.

Конструктивно эта линейка блоков питания ОВЕН отличается исполнением основания. Оно отлито из силуминового сплава и обеспечивает максимально эффективное отведение тепла при работе в условиях высоких температур. При этом сохраняется удобное крепление корпуса на DIN-рейку. Все компоненты схемотехники блоков питания БПх-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.

Основные функции

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
  • Индикация о наличии напряжения на выходе.

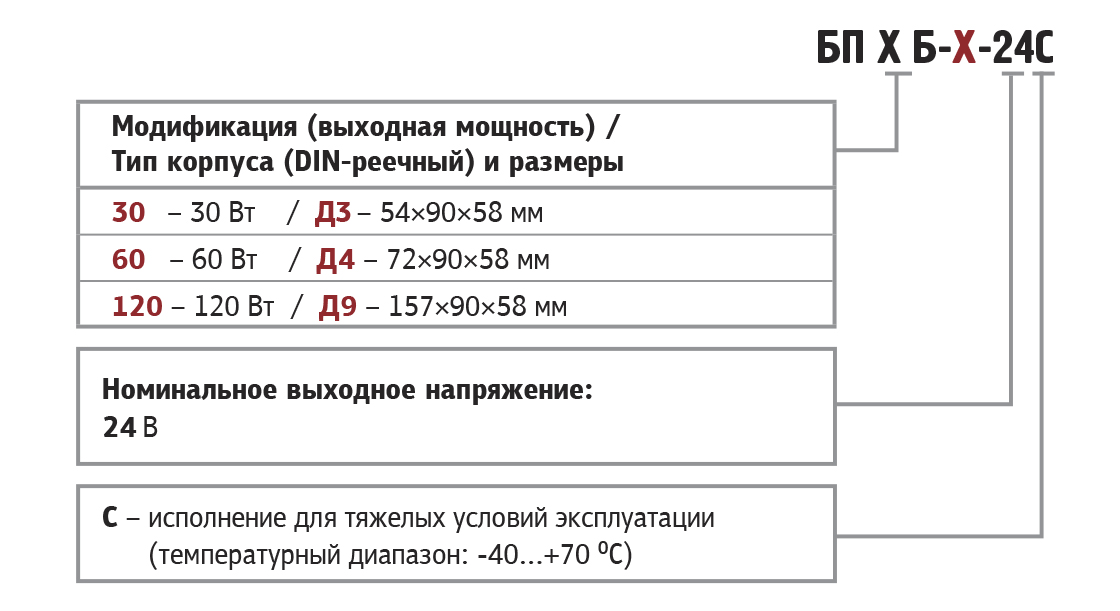

Обозначения при заказе БП30-С, БП60-С, БП120-C

bp tyazh ucl

Параметр Значение
Входное напряжение:
- переменного тока
- постоянного тока
90...264 В
110...370 В
Частота входного переменного напряжения 47...63 Гц
Коррекция выходного напряжения 22...26 В
Нестабильность выходного напряжения при
изменении напряжения питания
±0.2 %
Нестабильность выходного напряжения при
изменении тока нагрузки от 0.1 Imax до Imax
±0.25 %
Электрическая прочность изоляции:
- вход - выход (действующее значение)
- вход - корпус (действующее значение)
3 кВ
1.5 кВ
Коэффициент полезного действия Не менее 85 %
Степень защиты корпуса (со стороны передней панели) IP20

Условия эксплуатации

Параметр Значение
Тем пература окружающего воздуха -40...+70 оС
Атмосферное давление 86...106.7 кПа
Относительная влажность воздуха (при +25 оС
и ниже без конденсации влаги)
не более 80 %

Электрические характеристики

Модификация
прибора
Мощность,
Вт
Выходное
напряжение, В
Макс. выходной
ток, А
Амплитуда пульсации
выходного напряжения, мВ
БП30Б-Д3-24С 30 24 1.25 120
БП60Б-Д4-24С 60 24 2.5 120
БП120Б-Д9-24С 120 24 5 120

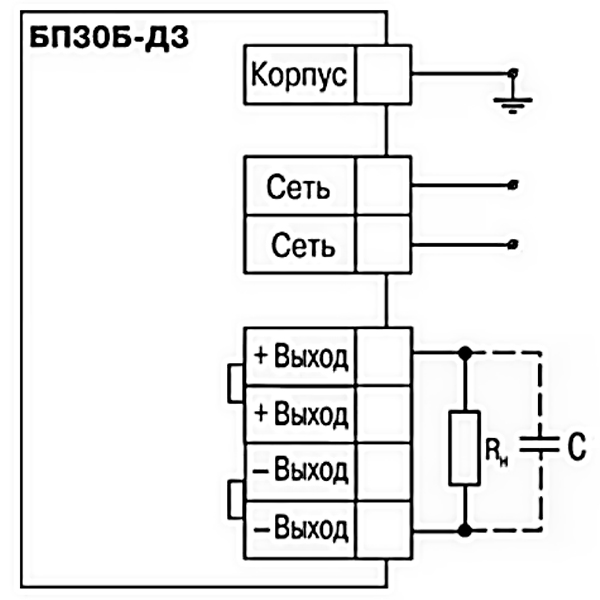

30c

         Схема подключения БП30-С

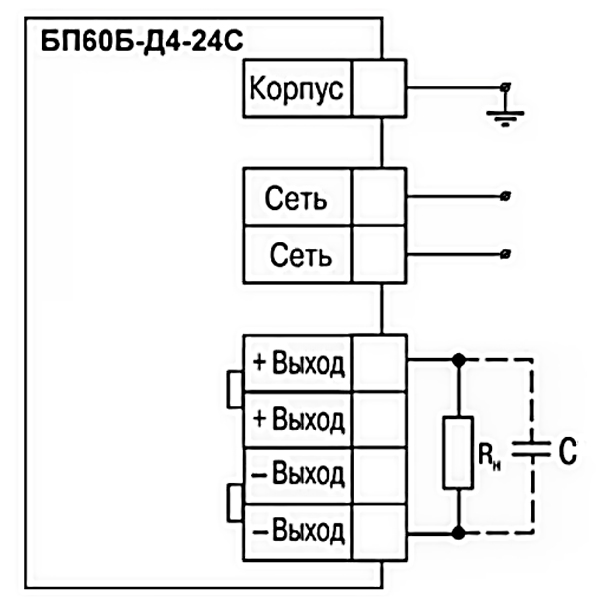

60c

          Схема подключения БП60-С

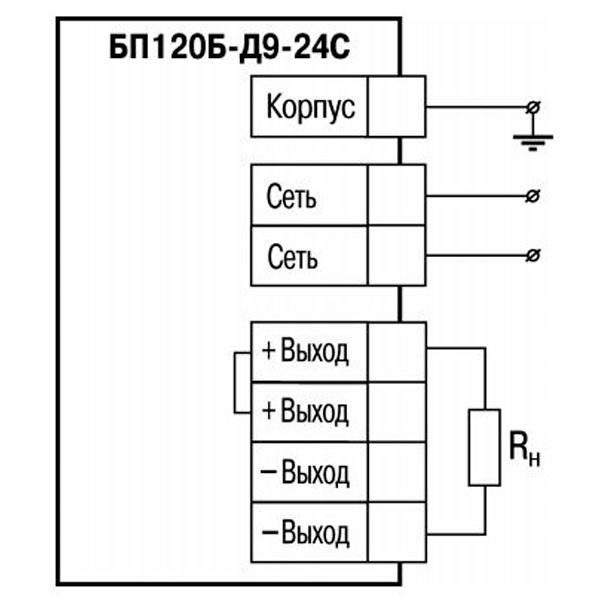

120c

          Схема подключения БП120-С

Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1мкФ и напряжением ≥1,5 Uвыхприменяемого блока.

Функциональные возможности

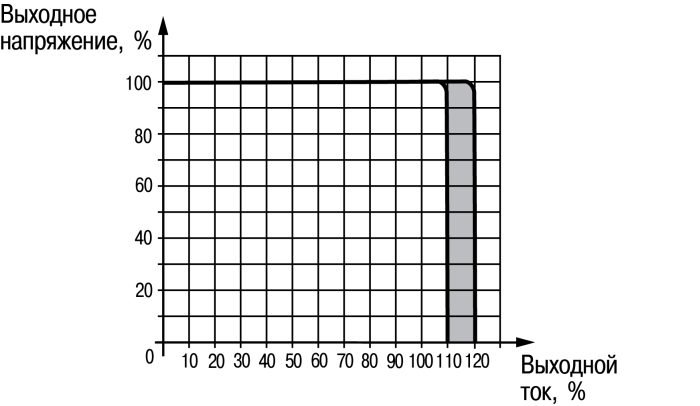

Защита по перегрузке типа «стабилизация выходного тока»

zashita tipa ogranichenie vixodnogo toka

Защита от короткого замыкания

При возникновении короткого замыкания блоки питания ОВЕН БП30-С, БП60-С, БП120-С, уходят в режим «отсечки» до восстановления.

Защита от перегрева

При перегреве блоки питания ОВЕН БП30-С, БП60-С, БП120-С уходят в режим «отсечки».

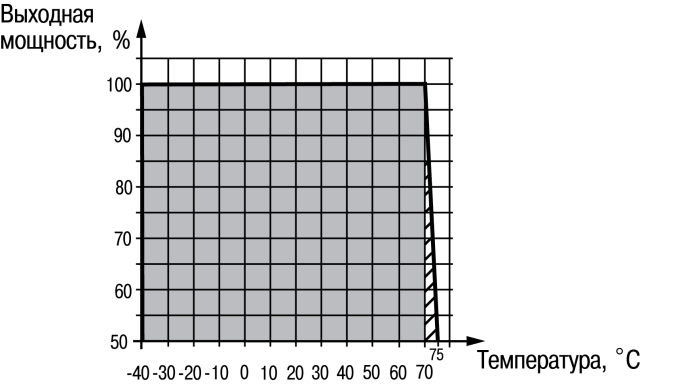

temperatura moshnoct cilumin

График снижения мощности ОВЕН БП30-С, БП60-С, БП120-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
