Блоки питания для датчиков

Производитель: Овен
ОписаниеТехнические характеристикиСхемы подключения

Назначение

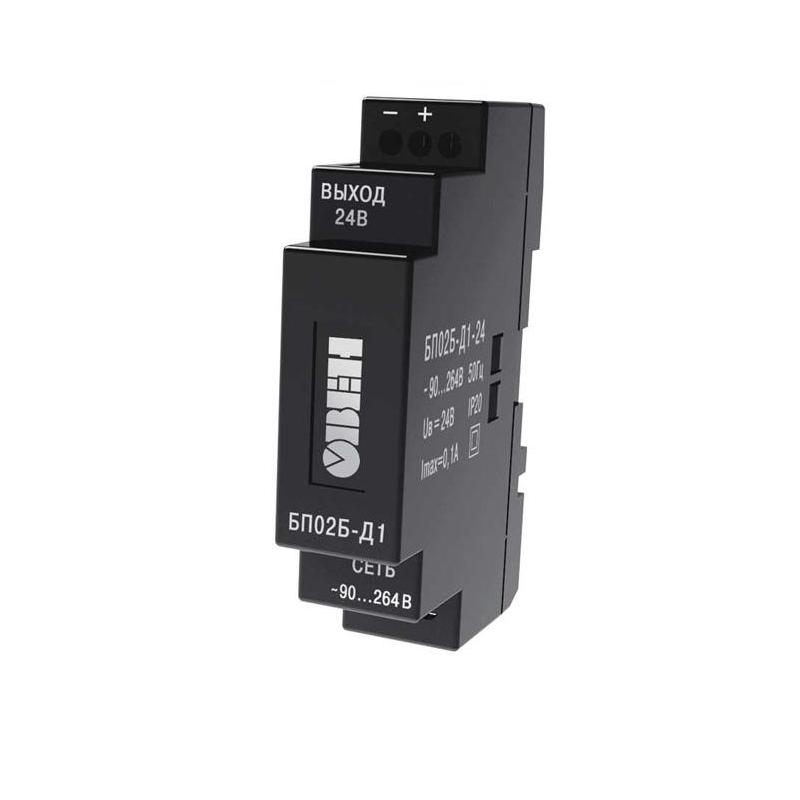

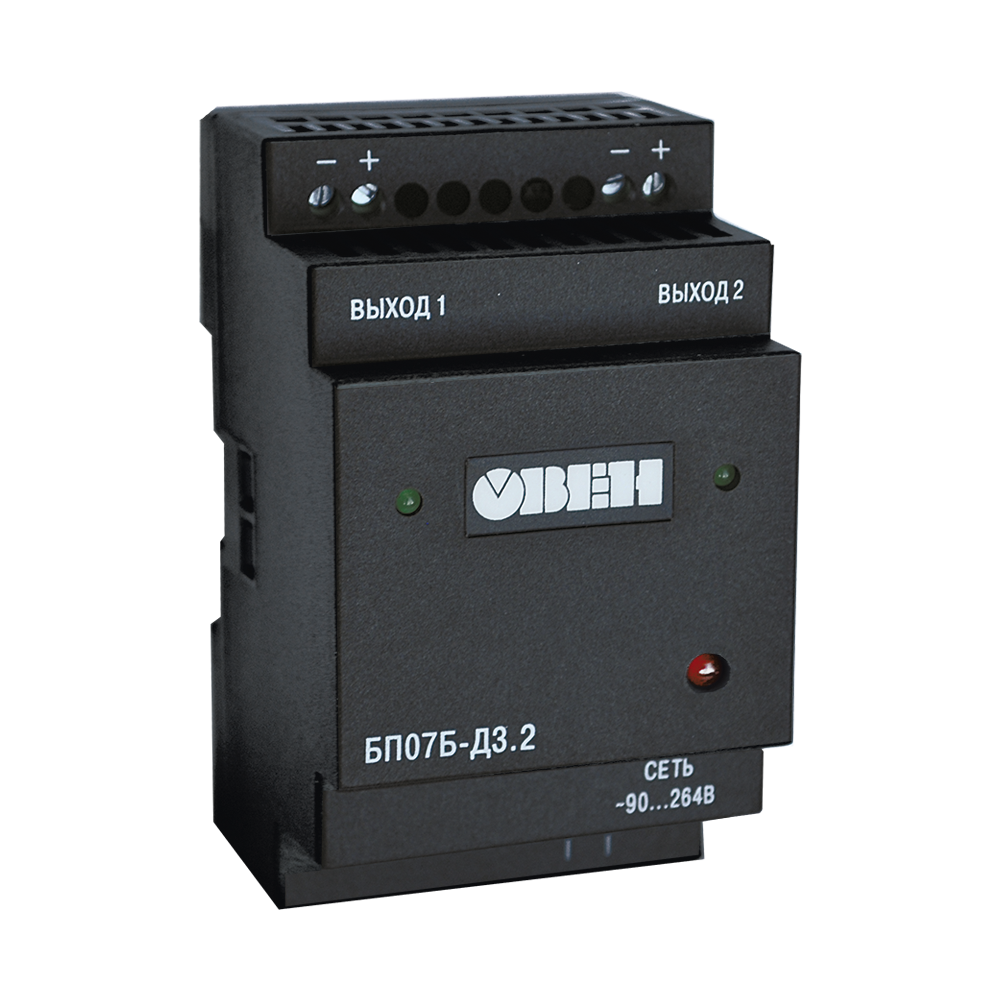

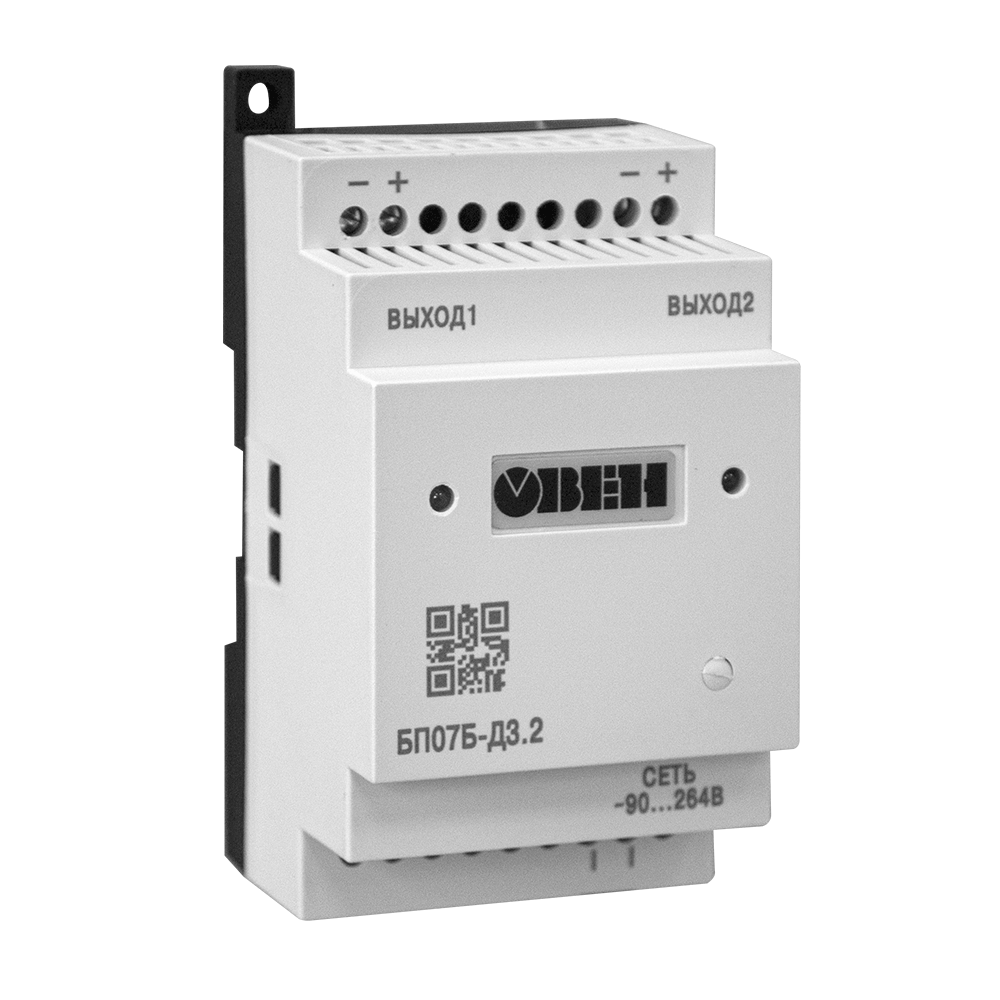

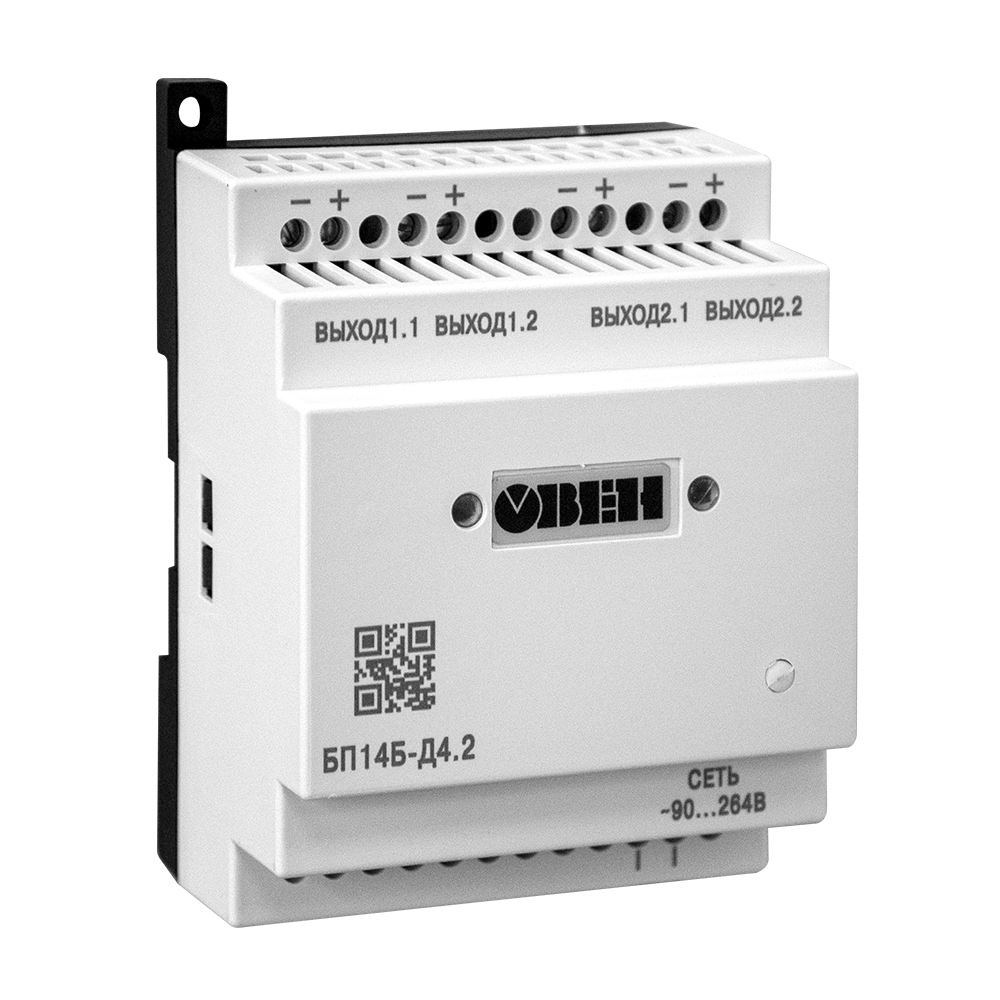

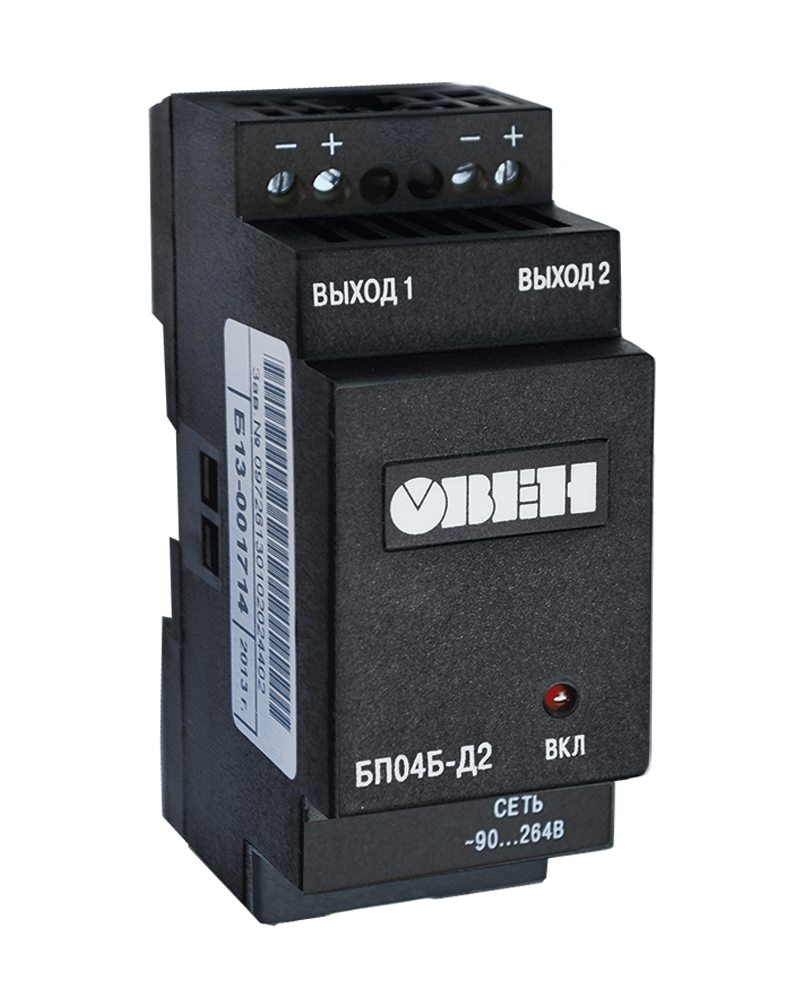

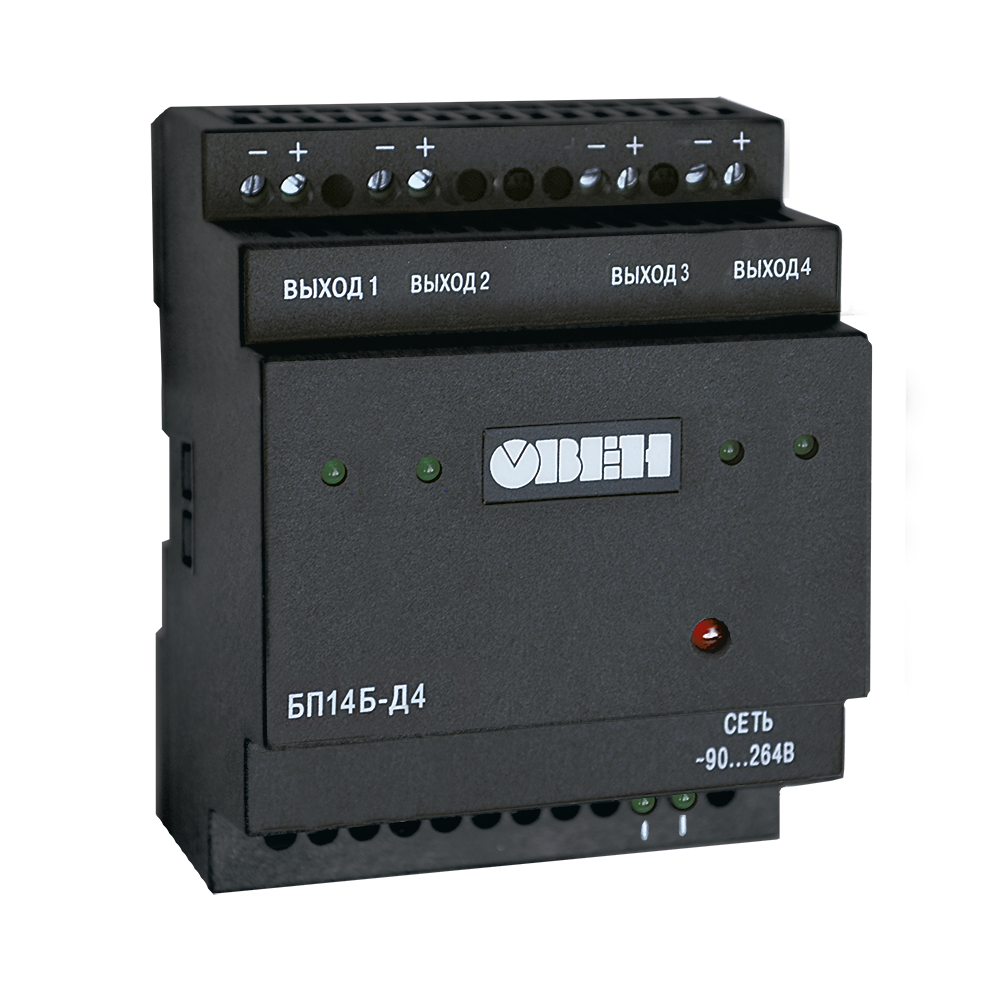

Блоки питания ОВЕН БП02, БП04, БП07, БП14 предназначены для питания датчиков стабилизированным напряжением постоянного тока.

Максимальная выходная мощность: 2, 4, 7, 14 Вт. Каждый блок питания имеет модификации двух номиналов выходного напряжения: 24 и 36 В.

Блоки питания БП02, БП04, БП07, БП14 выпускаются в пластиковых корпусах с креплением на DIN-рейку.

Основные функции

  • Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
  • Один или несколько гальванически изолированных каналов питания датчиков.
  • Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
  • Защита от перенапряжения и импульсных помех на входе.
  • Защита от перегрузки, короткого замыкания и перегрева.
  • Индикация о наличии напряжения на выходе.

Модификации

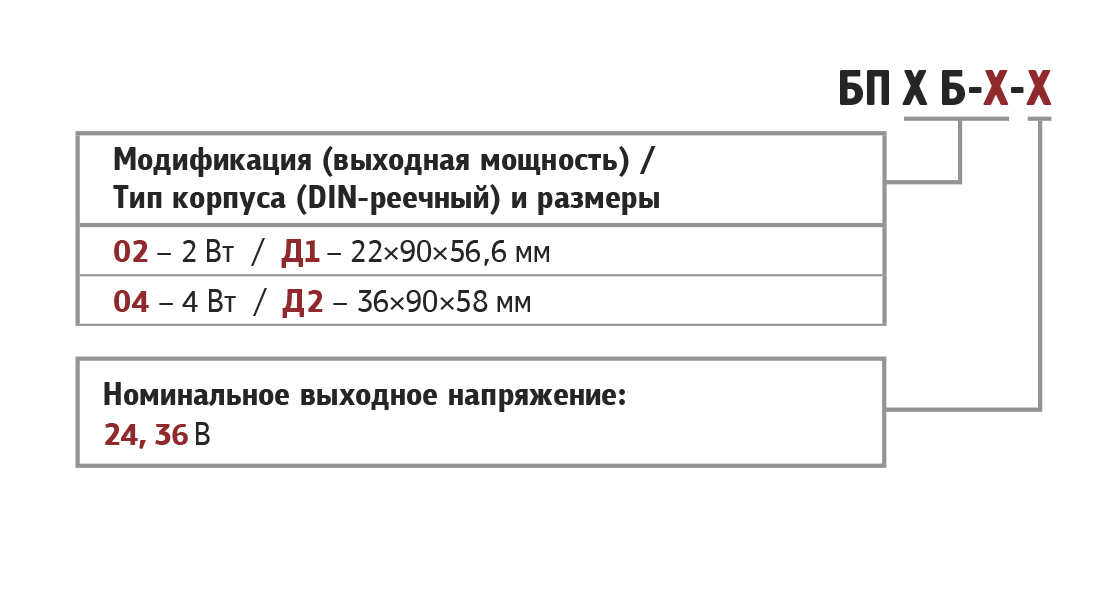

Обозначения при заказе БП02, БП04

bp dlya datch odnokanalnie

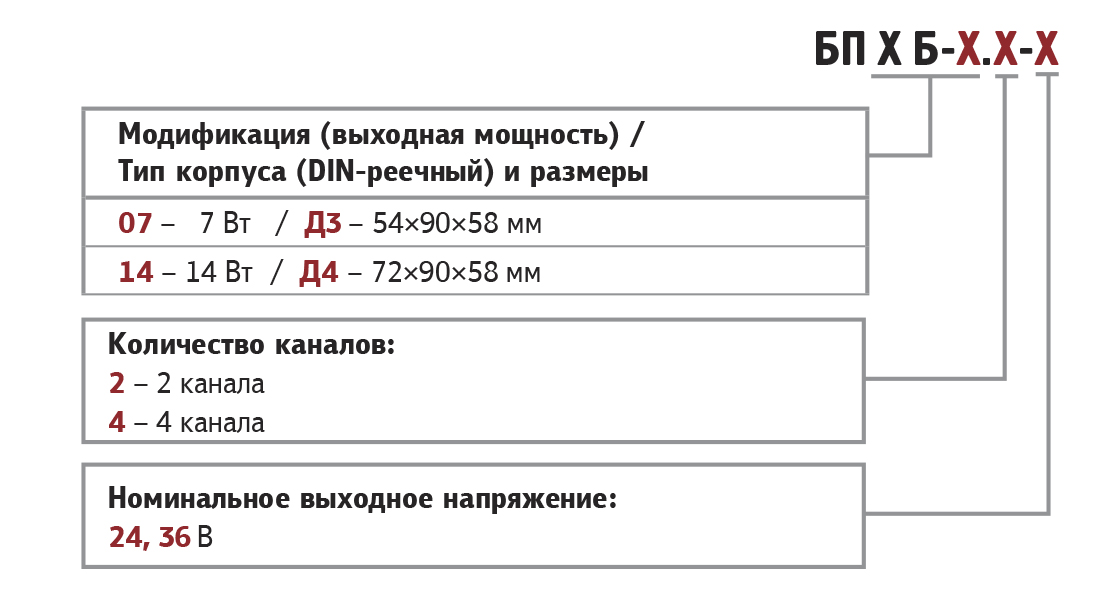

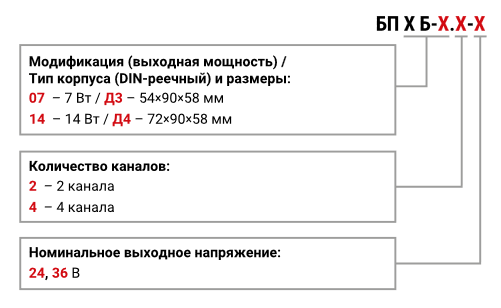

Обозначения при заказе БП07, БП1

bp dlya datch mnogokalnie

Параметр Значение
Входное напряжение:
- переменного тока
- постоянного тока
90...264 В
110...370 В
Частота входного переменного напряжени 47...63 Гц
Выходное напряжение 24 и 36 В
Коррекция выходного напряжения 22...26 В
Нестабильность выходного напряжения при
изменении напряжения питания
±0.2 %
Нестабильность выходного напряжения при
изменении тока нагрузки от 0.1 Imax до Imax
±0.25 %
Электрическая прочность изоляции:
- вход - выход (действующее значение)
- вход - корпус (действующее значение)
3 кВ
1.5 кВ
Коэффициент полезного действия Не менее 85 %
Степень защиты корпуса (со стороны передней панели) IP20

Условия эксплуатации

Параметор Значение
Температура окружающего воздуха -20...+50 оС
Атмосферное давление 86...106.7 кПа
Относительная влажность воздуха (при +25 оС
и ниже без конденсации влаги)
не более 80 %

Электрические характеристики

Модификация
прибора
Количество
каналов
Суммарная
мощность, Вт
Мощность
в канале, Вт
Выходное
напряжение
в канале, В
Макс. ток
нагрузки в
канале, А
Амплитуда
пульсации
выходного
напряжения, мВ
БП02Б-Д1-24 1 2.5 2.5 24±3 % 0.1 120
БП04Б-Д2-24 1 4 4.0 24±2 % 0.165 100
БП04Б-Д2-36 1 4 4.0 36±2 % 0.110 100
БП07Б-Д3.2-24 2 7 3.5 24±0.48 % 0.145 60
БП07Б-Д3.2-36 2 7 3.5 36±0.72 % 0.095 60
БП14Б-Д4.2-24 2 14 7.0 24±0.48 % 0.29 60
БП14Б-Д4.2-36 2 14 7.0 36±0.72 % 0.19 60
БП14Б-Д4.4-24 4 14 3.5 24±0.48 % 0.145 60
БП14Б-Д4.4-36 4 14 3.5 36±0.72 % 0.095 60

bp02 1

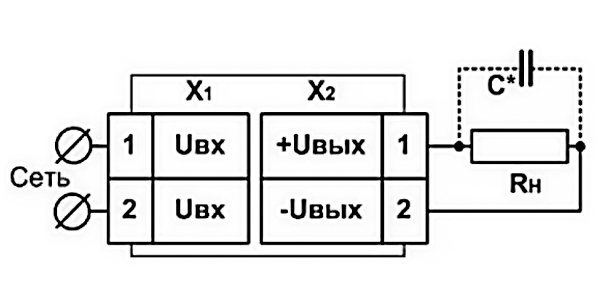

                                        Схема подключения БП02

bp04 2

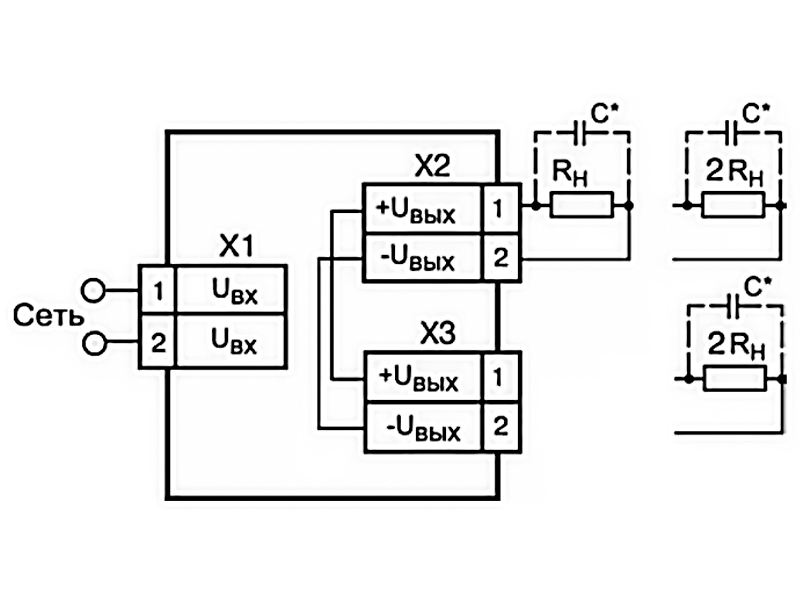

                                         Схема подключения БП04

bp07 2

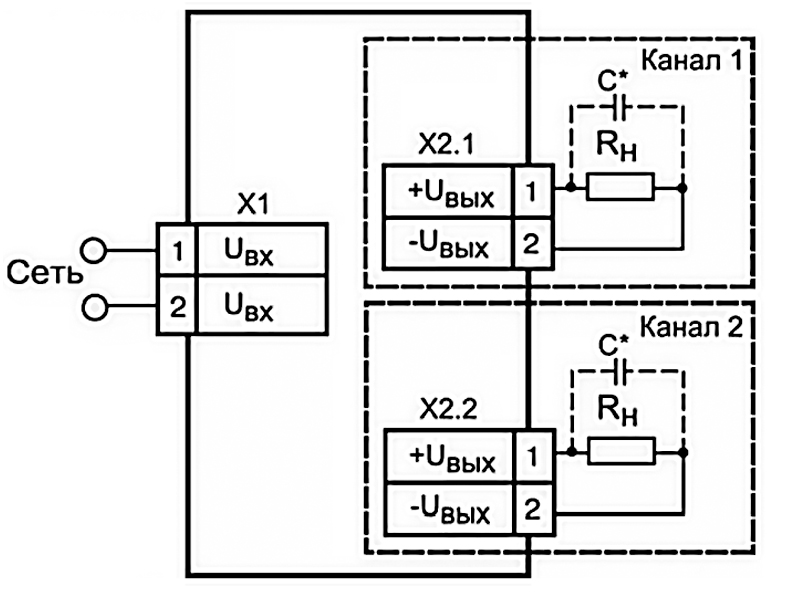

                                          Схема подключения БП07

bp14abp14b

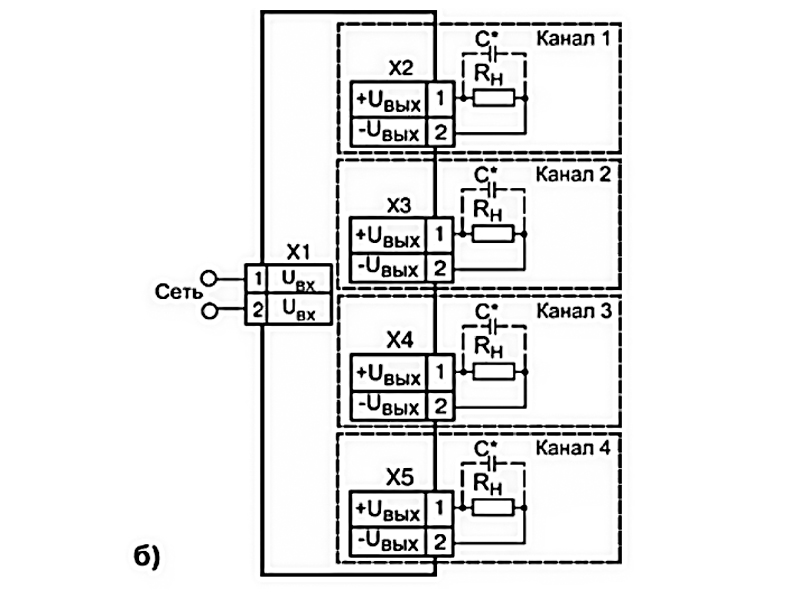

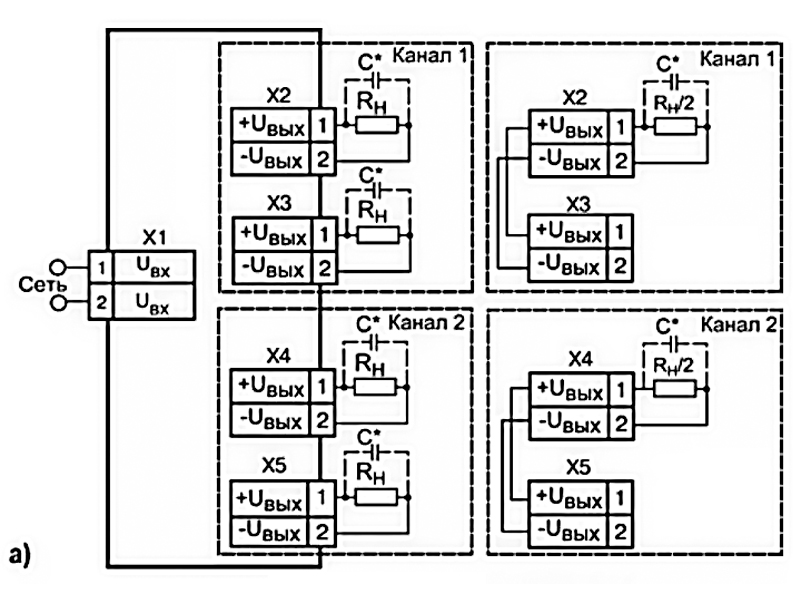

                                   Схема подключения БП14Б-Д4.2-хх (а) и БП14Б-Д4.4-хх (б)

Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.

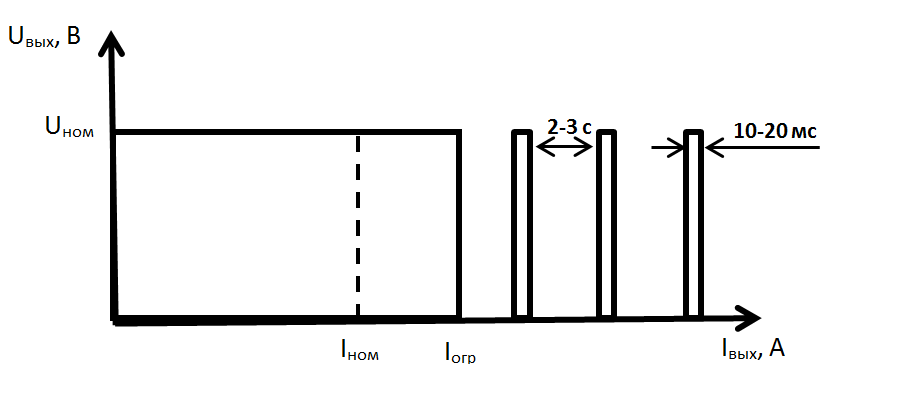

Защита по перегрузке типа «отсечка»

zashita tipa otcechka

Защита от короткого замыкания

При возникновении короткого замыкания блоки питания ОВЕН БП02, БП04, БП07, БП14 уходят в режим «отсечки» до восстановления.

Защита от перегрева

При перегреве блоки питания ОВЕН БП02, БП04, БП07, БП14 уходят в режим «отсечки».

temperatura moshnoct

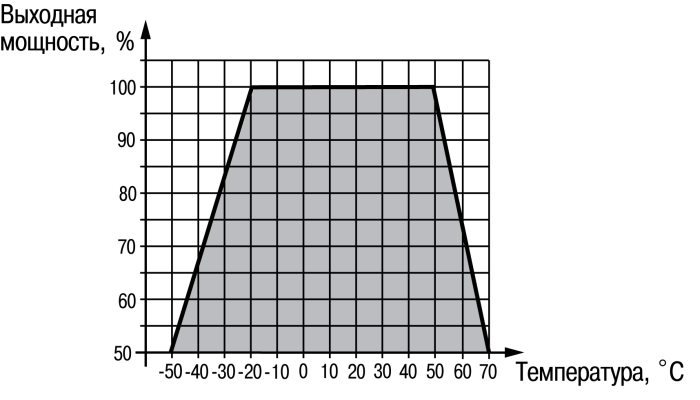

График снижения мощности ОВЕН БП02, БП04, БП07, БП14 в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
