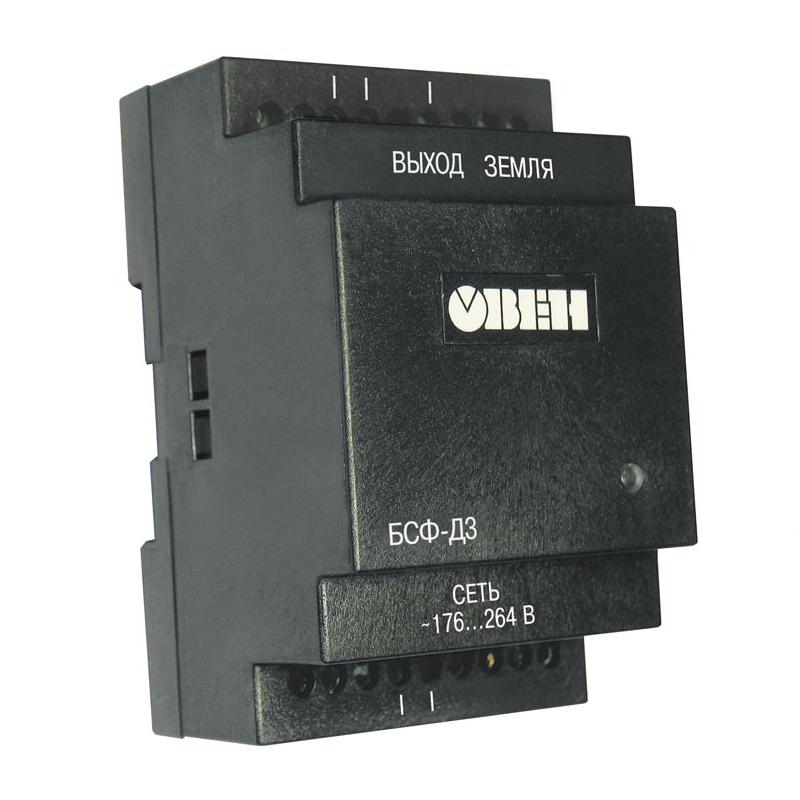

Блок сетевого фильтра ОВЕН БСФ

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхема подключения

Назначение

Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.

Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.

Блоки выпускаются в двух модификациях:

  • ОВЕН БСФ-Д2-0,6 – корпус Д2, 36х90х58 мм, максимальный ток нагрузки 0,6 А;
  • ОВЕН БСФ-Д3-1,2 – корпус Д3, 54х90х58 мм, максимальный ток нагрузки 1,2 А.

Основные функции

  • Защита электрооборудования от действия помех, проникающих из сети
  • Защита сети от эмиссии помех подключенного работающего электрооборудования
  • Ослабление импульсных помех
  • Подавление высокочастотных помех

Габаритные размеры

ОВЕН БСФ-Д2-0,6

bsf size

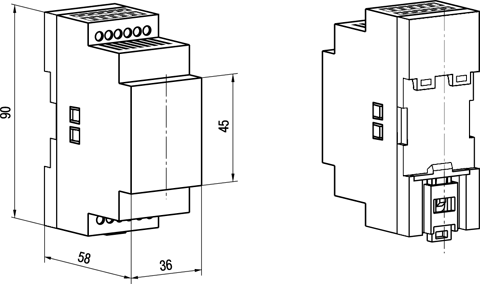

Д2 - корпус для крепления на DIN-рейку 35 мм,
габаритные размеры 36х90х58 мм,
степень защиты со стороны передней панели IP20

ОВЕН БСФ-Д3-1,2

bsf size1

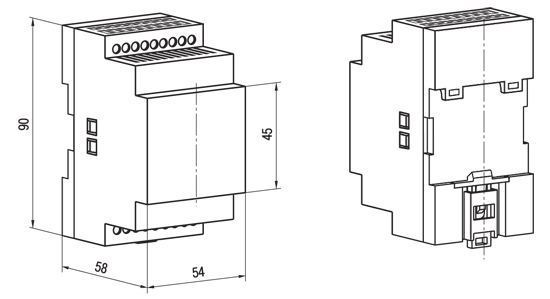

Д3 - корпус для крепления на DIN-рейку 35 мм,
габаритные размеры 54х90х58 мм,
степень защиты со стороны передней панели IP20

Входное напряжение переменного тока 176...264 В
Частота входного напряжения 50 Гц
Падение напряжения на фильтре блока, не более 0.3 В
Максимальный ток нагрузки:
- БСФ-Д2-0.6 0.6 А
- БСФ-Д3-1.2 1.2 А
Рабочий диапазон температур -20...+50 оС
Электрическая прочность изоляции:
- вход - корпус (действующее значение) 1.5 кВ
- выход - корпус (действующее значение) 1.5 кВ
Тип и габарит6ные размеры корпуса:
- БСФ-Д2-0.6 на DIN-рейку Д2, 36х90х58 мм
- БСФ-Д3-1.2 на DIN-рейку Д3, 54х90х58 мм
Сртепень защиты корпуса (со стороны лицевой панели) IP20

Характеристики ослабления и подавления помех

Ослабление импульсных помех:
- 5/50 нс до 10 раз
- 1/50 мкс до 4 раз
Подавление ВЧ-помех (вносимое затухание):
- 100 кГц на 30 дБ
- 1 МГц на 40 дБ
- 10 МГц на 40 дБ
- 30 МГц на 30 дБ

Условия эксплуатации

Температура окружающего воздуха -20...+50 оС
Атмосферное давление 86...106.7 кПа
Относительная влажность воздуха (при +25 оС и ниже без конденсации влаги) не более 80 %

bsf sp

Примечания.
1. Не допускается параллельная работа блоков сетевого фильтра.
2. Количество подключенных к БСФ приборов или блоков должно соответсвовать максимальному току нагрузки:
- 0.6 А для БСФ-Д2-0.6,
- 1.2 А для БСФ-Д3-1.2.

Техническое описание

Защита от импульсных помех

Импульсные помехи – кратковременные (1 нс...1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.

ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:

  • ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
  • коммутационных процессов при включении/отключении мощной сетевой нагрузки;
  • выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.

Импульсная помеха

bsf to bsf to1
до блока сетевого фильтра БСФ после блока сетевого фильтра БСФ

Защита от высокочастотных (ВЧ) помех

Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц...30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).

ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:

  • импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
  • цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
  • мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.

Высокочастотная помеха

bsf to2 bsf to3
до блока сетевого фильтра БСФ после блока сетевого фильтра БСФ
