Бесконтактные индуктивные датчики KIPPRIBOR серии LK

Производитель: Овен
ОписаниеТехнические характеристикиМодификации

Индуктивные бесконтактные выключатели KIPPRIBOR серии LK – это датчики, выполненные в пластиковом компактном корпусе, предназначенном для установки на плоскость. Датчики LK реагируют на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть датчиков KIPPRIBOR серии LK может быть расположена в торцевой (модификации LK) или верхней (модификации LKF) части корпуса. Номинальное расстояние срабатывания (Sn) датчиков LK зависит от модификации и может составлять 2, 2,5, 4, 12 мм.

К основным особенностям индуктивных датчиков серии LK можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LK для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LK достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами. Еще одной отличительной особенностью индуктивных датчиков KIPPRIBOR серии LK является возможность их установки на плоскость компактный размер корпуса. Это позволяет использовать датчики серии LK в условиях ограниченного пространства, а также в случаях, если применение датчиков цилиндрической формы не представляется возможным.

Ширина корпуса 8 мм

Напряжение
питания
Схема
подключения
Коммутационная
функция
Номинальное
расстояние
срабатывания
Максимальная
частота
срабатывания
Модификация
10...30 VDC NPN 3-проводная NO 2.5 мм 500 Гц LK08M-23.2,5N1.U1.K
  NC     LK08M-23.2,5N2.U1.K
PNP 3-проводная NO LK08M-23.2,5P1.U1.K
NC LK08M-23.2,5P2.U1.K
NPN 3-проводная NO LKF08M-20.2,5N1.U1.K
NC LKF08M-20.2,5N2.U1.K
PNP 3-проводная NO LKF08M-20.2,5P1.U1.K
NC LKF08M-20.2,5P2.U1.K



Ширина корпуса 10 мм

Напряжение
питания
Схема
подключения
Коммутационная
функция
Номинальное
расстояние
срабатывания
Максимальная
частота
срабатывания
Модификация
10...30 VDC NPN 3-проводная NO 2 мм 500 Гц LKF10M-27.1N1.U1.K
  NC     LKF10M-27.2N2.U1.K
PNP 3-проводная NO LKF10M-27.2P1.U1.K
NC LKF10M-27.2P2.U1.K
NPN 3-проводная NO 4 мм LKF10M-27.4N1.U1.K
NC   LKF10M-27.4N2.U1.K
PNP 3-проводная NO LKF10M-27.4P1.U1.K
NC LKF10M-27.4P2.U1.K

Ширина корпуса 18 мм

Напряжение
питания
Схема
подключения
Коммутационная
функция
Номинальное
расстояние
срабатывания
Максимальная
частота
срабатывания
Модификация
10...30 VDC NPN 3-проводная NO 4 мм 500 Гц LK18M-35.4N1.U1.K
  NC     LK18M-35.4N2.U1.K
PNP 3-проводная NO LK18M-35.4P1.U1.K
NC LK18M-35.4P2.U1.K
NPN 4-проводная NO+NC LK18M-35.4N4.U1.K
PNP 4-проводная NO+NC LK18M-35.4P4.U1.K
10...60 VDC 2-проводная NO LK18M-35.4D1.U4.K
NC LK18M-35.4D2.U4.K
10...30 VDC NPN 3-проводная NO 12 мм LK18M-35.12N1.U1.K
  NC   LK18M-35.12N2.U1.K
PNP 3-проводная NO LK18M-35.12P1.U1.K
NC LK18M-35.12P2.U1.K
NPN 4-проводная NO+NC LK18M-35.12N4.U1.K
PNP 4-проводная NO+NC LK18M-35.12P4.U1.K
10...60 VDC 2-проводная NO LK18M-35.12D1.U4.K
NC LK18M-35.12D2.U4.K
Параметр Значение параметра
Ширина корпуса 8 мм Ширина корпуса 10 мм Ширина корпуса 18 мм
Напряжение питания 10...30 VDC 10...30 VDC 10...30 VDC
10...60 VDC
Номиальный ток нагрузки < 10  мА
Максимальный ток нагрузки ≤ 100 мА ≤ 200 мА
Ток утечки ≤ 0.01 мА
Падение напряжения ≤ 1.5 В
Защита от перегрузки да
Точка срабатывания защиты 120 мА 220 мА
Защита от переполюсовки да
Защита от короткого замыкания да
Гистерезис переключения ≤ 15 % Sr(1)
Точность повторения ≤ 1 % Sr(1)
Индикация срабатывания Светодиод
Материал корпуса Поликарбонат ABS пластик
Материал активной части Поликарбонат ABS пластик
Температура эксплуатации -25...+70 оС
Температурная погрешность ≤ 10 % Sr(1)
Степень защиты IP 67
Электрическое подключени Кабельный вывод, длина 2 м



(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.

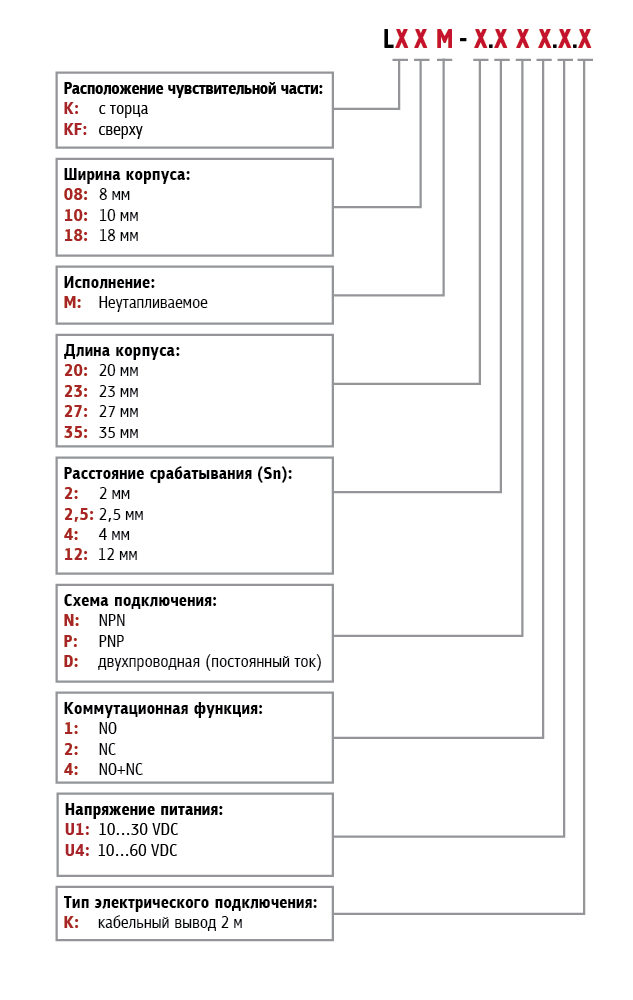

lx modifikaciya

Например: LK18M-35.4N1.U1.K

Вы заказали: Индуктивный датчик с расположением чувствительной части с торца, с прямоугольным корпусом шириной 18 мм, с номинальным расстоянием срабатывания 4 мм; схемой подключения – трехпроводной NPN, коммутационной функцией – NO; напряжением питания 10...30 VDC; кабельным выводом 2 м.

Габаритные размеры

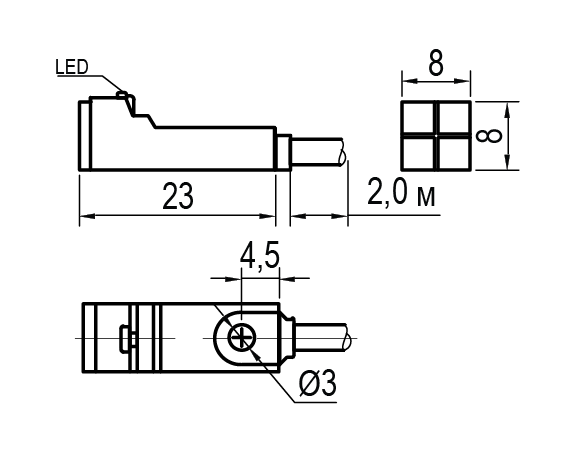

Ширина корпуса 8 мм

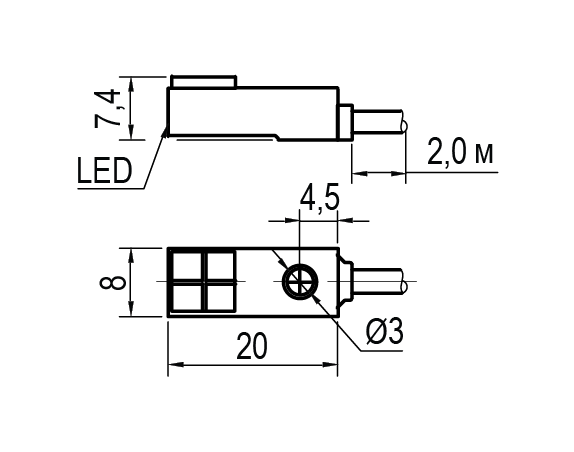

lk08m 23.25n1. lk08m 23.25n1 lkf08m 20.25n2.u1.k
Модификация LK08 Модификация LKF08

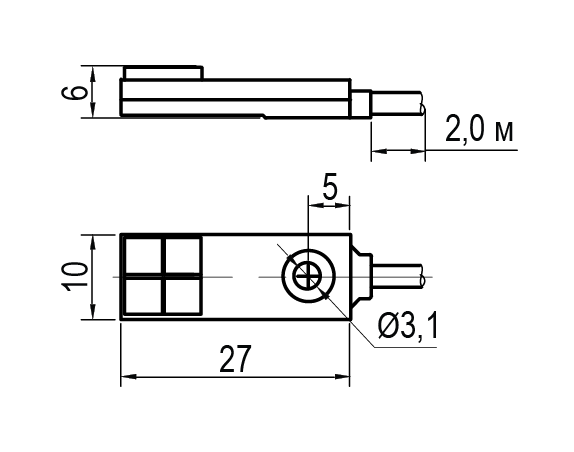

Ширина корпуса 10 мм

lkf10m 27.2n2.u1.k

Модификация LKF10

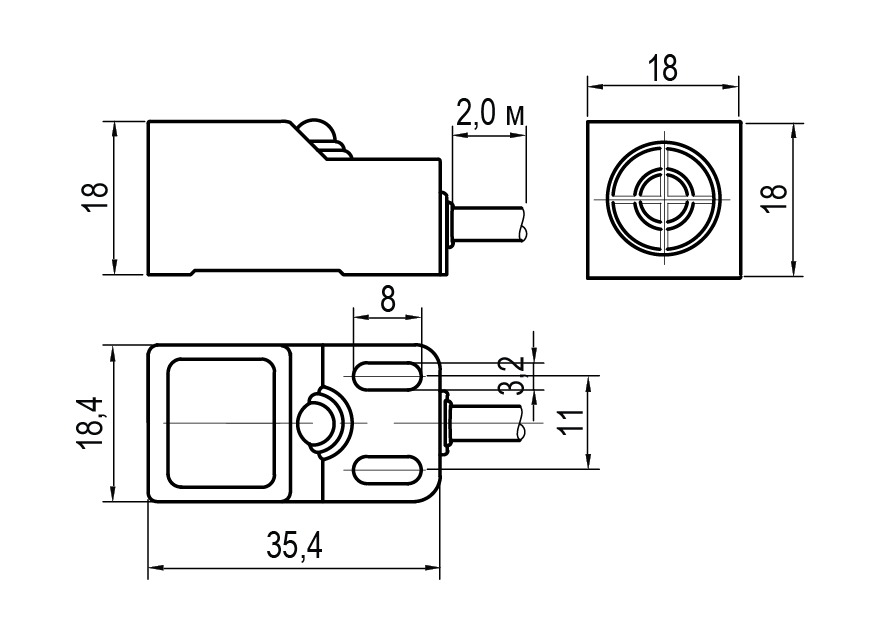

Ширина корпуса 18 мм

lk18m 35.4n1. lk18m 35.12n1

Модификация LK18
