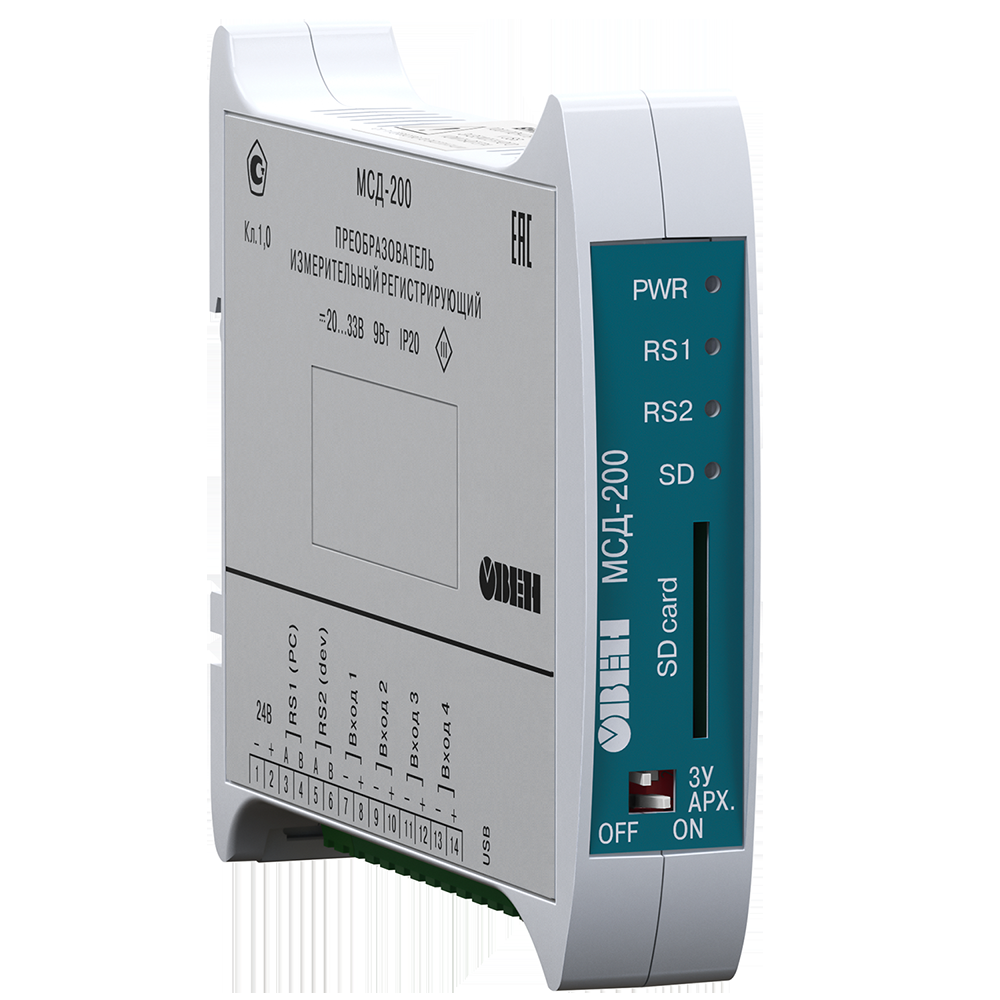

МСД-200 модуль сбора данных

Array
Производитель: Овен
ОписаниеТехнические характеристикиСхема подключенияДокументация

Назначение модуля сбора данных ОВЕН МСД-200

Модуль сбора данных ОВЕН МСД-200 применяется для опроса\прослушивания приборов, модулей ввода, контроллеров имеющих возможность передавать данные в сеть RS-485. Производит архивирование данных полученных с 64 точек измерения на карту памяти SD.

Каждая из 64-х точек может опрашиваться по одному из протоколов передачи данных: ОВЕН, Modbus RTU, Modbus ASCII.

Применяется для архивации данных теплосчетчиков, данных о ходе различного рода технологических процессов в пищевой, химической, газовой, упаковочной отраслях, при производстве строительных материалов, деревообработке, в различных сферах ЖКХ и многих других областях промышленной автоматизации.

Модуль имеет два интерфейса связи RS-485 (RS1-ЭВМ и RS2-Приборы) и один интерфейс связи USB-Device.

Основные функции и отличия нового МСД-200

  • Сбор данных от приборов, имеющих интерфейс RS-485;
  • Архивирование данных с 64 точек измерения;
  • Формирование архива на карте памяти SD;
  • Поддержка карт памяти объемом до 32 Гб;
  • Поддержка протоколов ОВЕН, Modbus RTU, Modbus ASCII;
  • Возможность конфигурирования  и считывания данных из МСД-200 без применения преобразователей интерфейса, через USB порт;
  • Реализация цифровой подписи.
  • Возможность автоматического склеивания архивов за несколько суток;
  • Экспресс анализ архивов (вывод экстремумов);
  •  Перезапись содержимого карты памяти при заполнении;
  •  4 аналоговых входа;
  •  Возможность передачи архива по GSM каналу.
Параметр Значение
Диапазон напряжения питания постоянного тока, В от 20 до 33 (номинальное значение 24 В)
Потребляемая мощность, Вт, не более 5
Электрическая прочность изоляции, В 500
Максимальное число опрашиваемых каналов 64
Тип поддерживаемых карт памяти ММС, SD, SDHC
Объем карты памяти, Гб, не более 32
Файловая система карты памяти FAT
Тип файлов архива *.CSV
Масса, кг, не более 0.5
Средний срок службы, лет 8
Температура окружающего воздуха, оС -10...55
Габаритные размеры, мм (22.5х106х120) ± 1

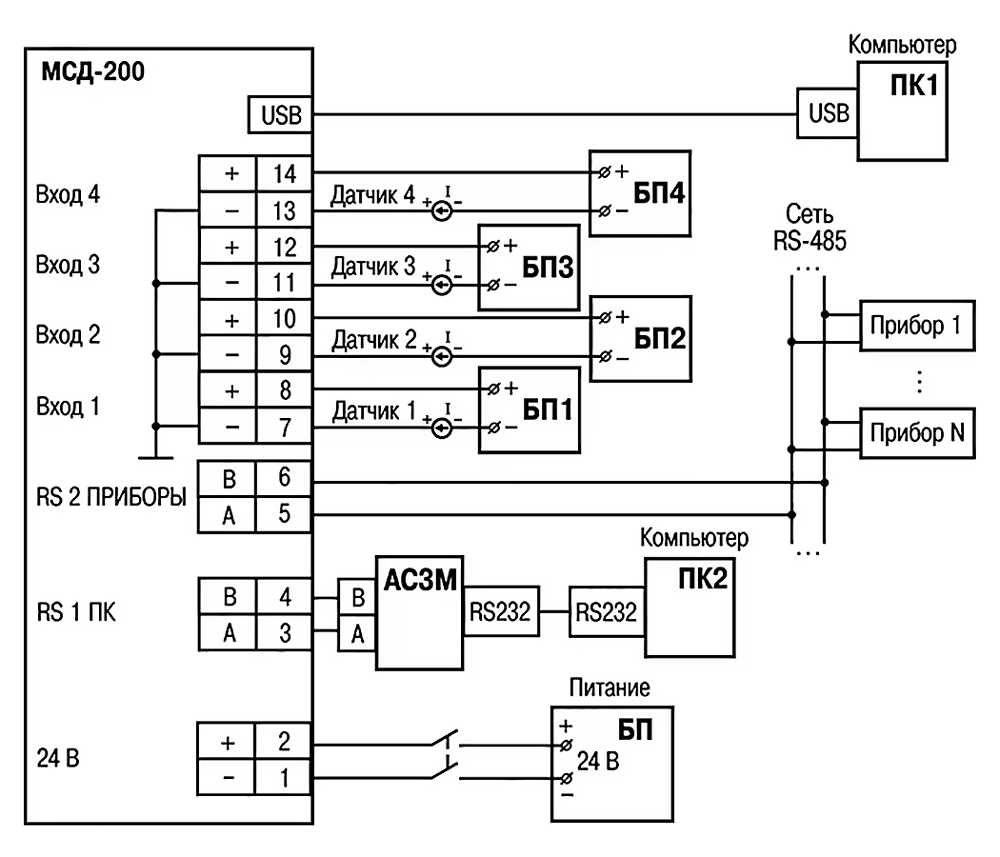

mcd200 cxemaВнимание! Подключение напряжения питания к модулю рекомендуется осуществлять через индивидуальный выключатель

Свидетельство о типовом одобрении МСД-200

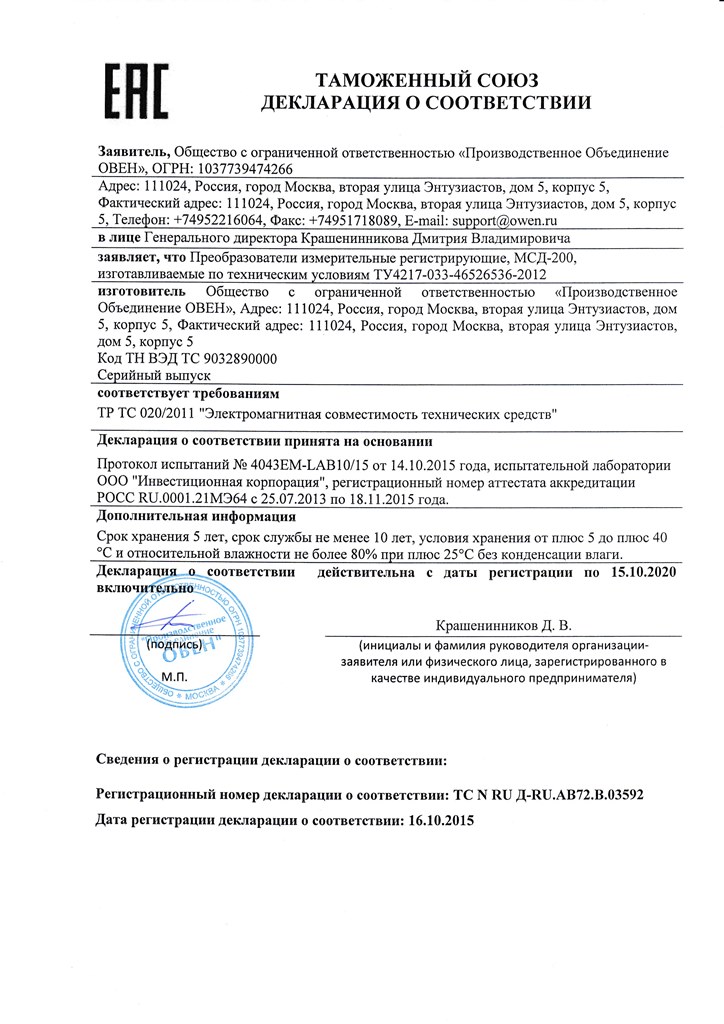

Декларация о соответствии на МСД-200

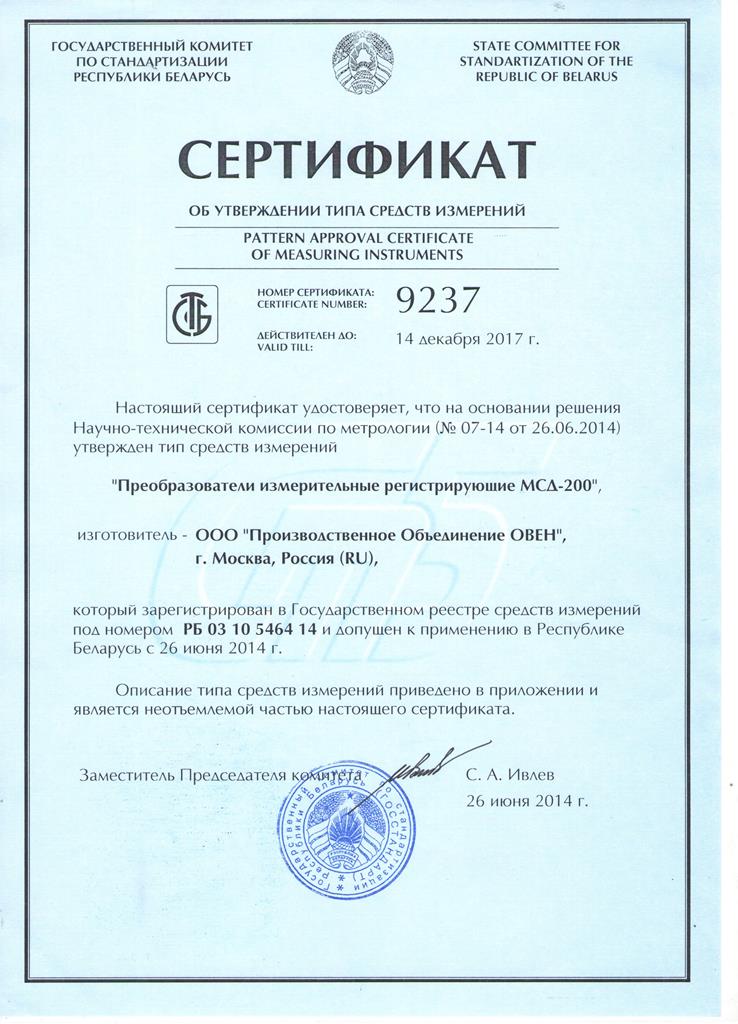

Сертификат средств измерений МСД-200

Сертификат соответствия ГАЗПРОМСЕРТ для МСД-200

Руководство по эксплуатации МСД-200

Руководство пользователя МСД-200
