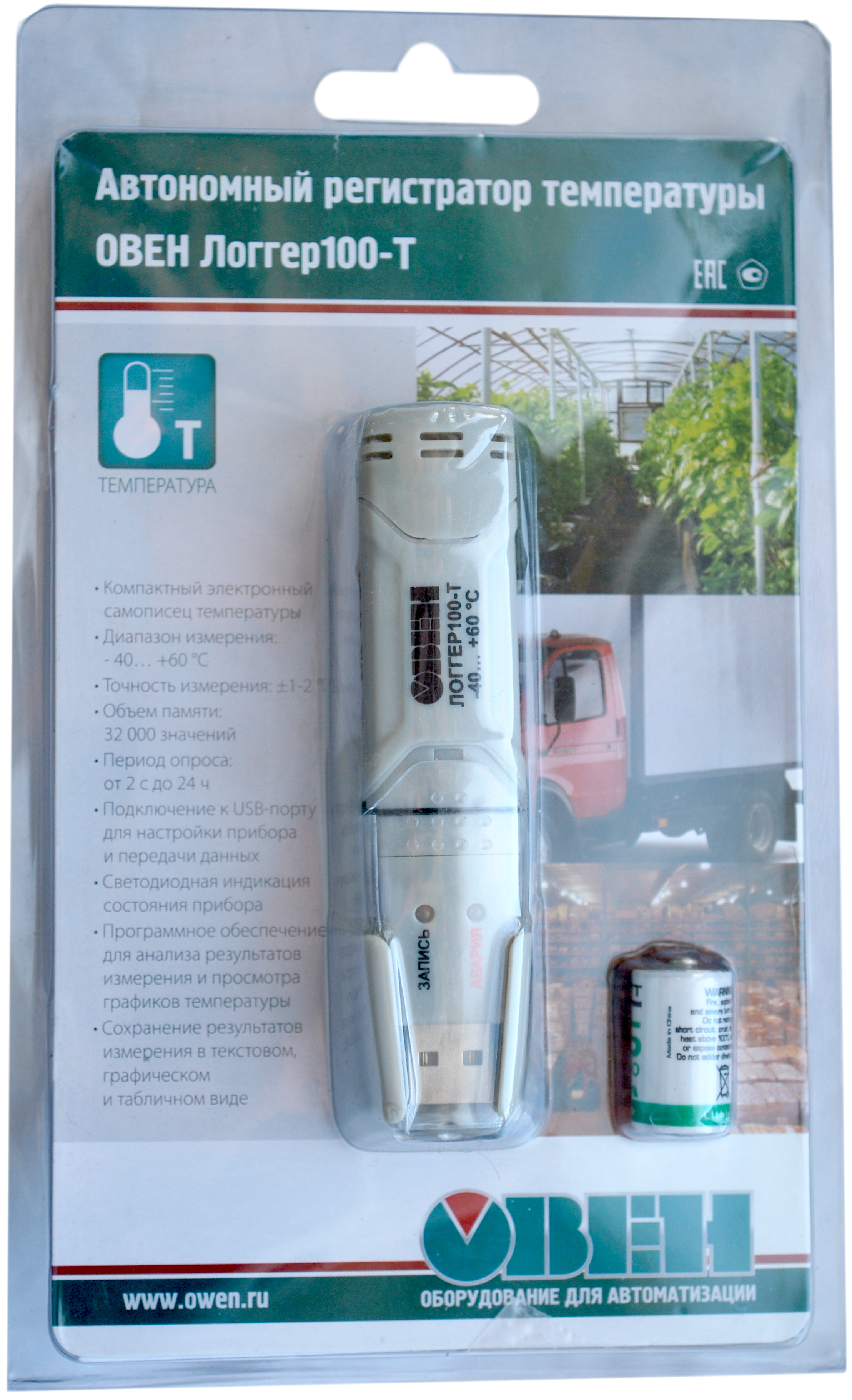

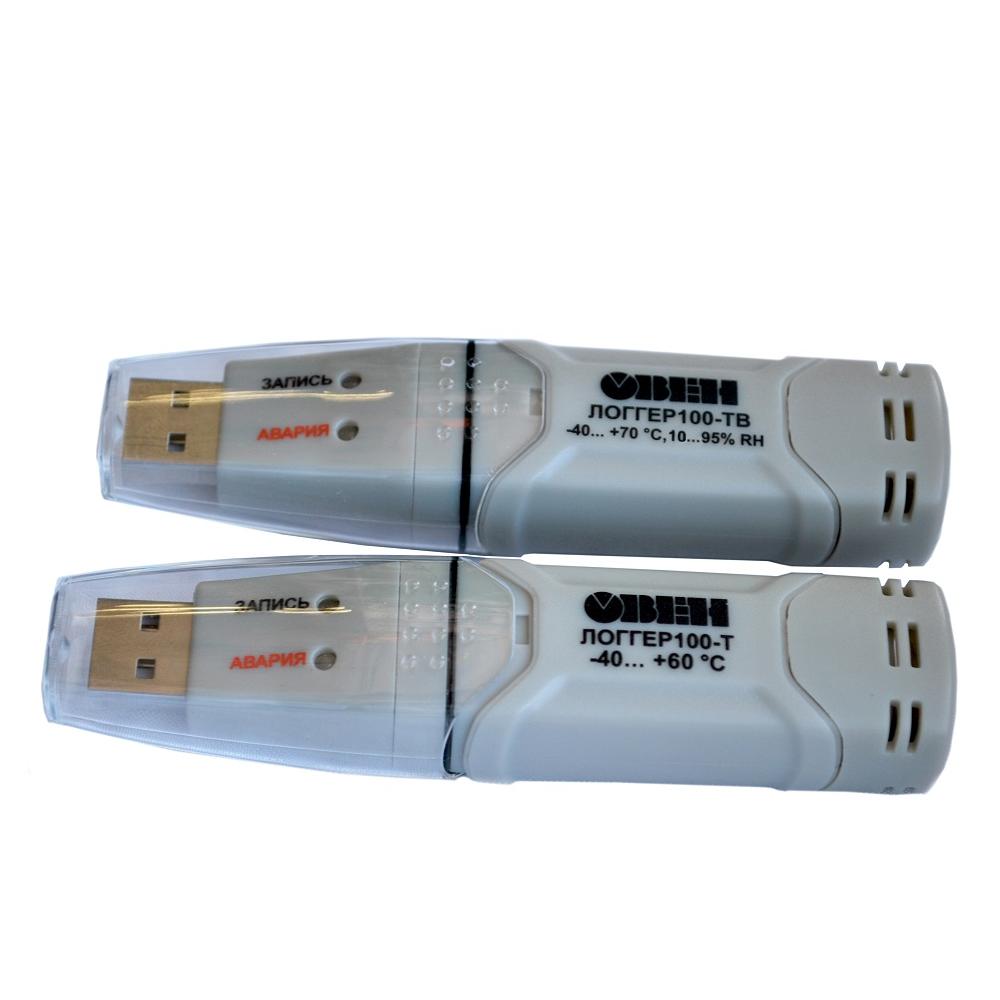

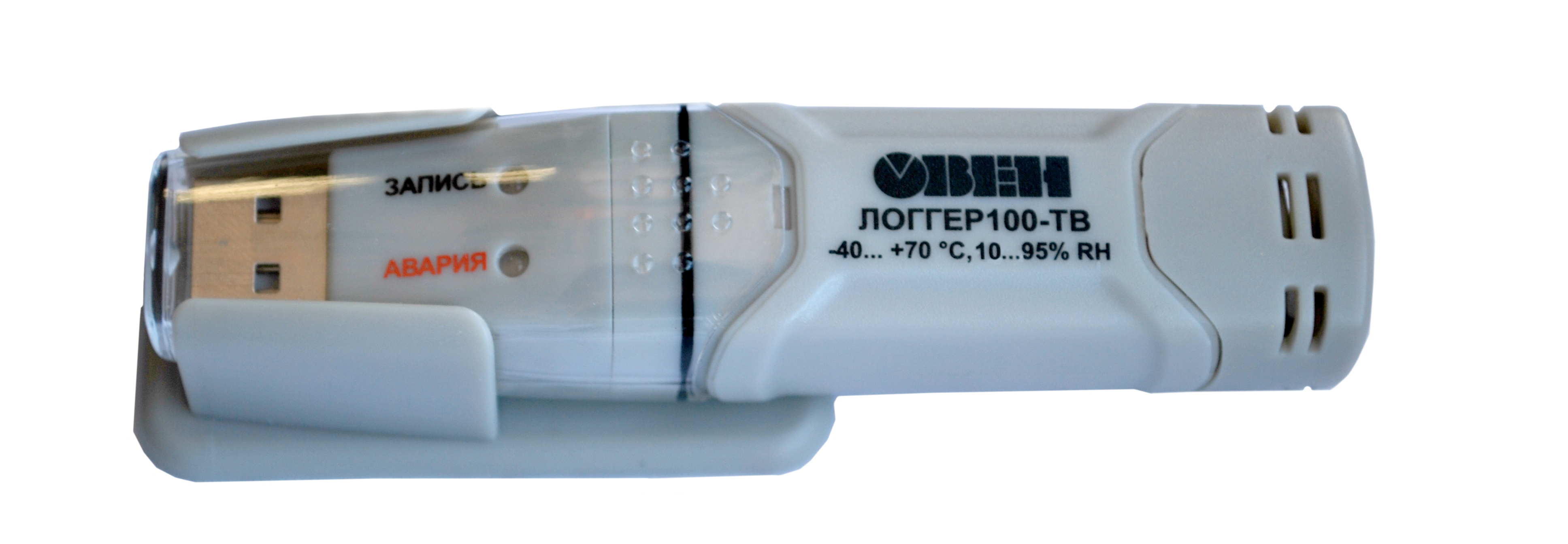

ЛОГГЕР100 автономные регистраторы температуры и относительной влажности

Производитель: Овен
ОписаниеТехнические характеристикиМодификацииДокументация

Компания ОВЕН представляет измерители-регистраторы (самописцы) температуры и относительной влажности ЛОГГЕР100. Приборы имеют компактный размер и питание от батареи. USB-интерфейс даталоггеров не требует дополнительных кабелей или переходников для подключения к ПК и настройки приборов. Встроенные датчики температуры и влажности обладают высокой точностью и имеют широкий диапазон измерения.

Программное обеспечение «Конфигуратор ОВЕН ЛОГГЕР100» предназначено для настройки параметров регистрации, анализа результатов измерения, просмотра графиков температуры, относительной влажности и точки росы, а также для сохранения результатов измерения в текстовом, графическом или табличном виде. Интуитивно-понятный интерфейс конфигуратора не требует каких-либо специальных навыков от пользователя и позволит легко настроить даталоггер даже неопытному пользователю.

Измерители-регистраторы ОВЕН ЛОГГЕР100 применяются для контроля температурно-влажностного режима в различных отраслях промышленности, ЖКХ, логистических процессах (контроль холодовой цепи, грузоперевозки, хранение продукции на складах), сельском хозяйстве и быту.

Преимущества даталоггеров ОВЕН:

  • Внесены в Госреестр средств измерений РФ, Беларуссии и Казахстана.
  • Бесплатная первичная поверка (интервал между поверками до 2 лет).
  • Широкий диапазон измерения: - 40… +70 °C, 10… 95% RH.
  • Точность измерения: ±1 °C, ±3% RH.
  • Объем памяти: 32 000 значений.
  • Период опроса: от 2 с до 24 ч.
  • Простота настройки и эксплуатации.
  • Компактный и прочный корпус.
  • Питание от емкой батареи со сроком службы до 12 мес.
  • Светодиодная индикация состояния прибора.
  • Прямое подключение к USB-порту ПК без дополнительных аксессуаров (кабелей, считывающих устройств и т.п.).
  • Бесплатное программное обеспечение для настройки прибора и анализа результатов измерения.
  • Сохранение результатов измерения в текстовом, графическом или табличном виде.
Наименование ЛОГГЕР100-Т ЛОГГЕР100-ТВ
Диапазон измерения температуры -40...+60 оС -40...+70 оС
Точность измерения температуры ±1 оС*
Диапазон измерения отн.влажности - 10...95 % RН
Точность измерения отн.влажности - ±3 %**
Точность измерения точки росы (25 оC, 40-95 % RН) - ±2 оС
Объем памяти 32000 значений температуры 16000 значений температуры и 16000
отн.влажности
Период опроса от 2 с до 24 ч
Габаритные размеры 101х25х23 мм
Вес (без батареи) 20 г
Батарея 3.6 В
Срок службы батареи 1 год
Степень защиты корпуса IP34 IP31
Совместимость программного обеспечения ОС Windows 98/2000/XP/Vista/7/8/10

(*) Пределы допускаемой основной погрешности измерения и регистрации температуры ЛОГГЕР100-Т:

  • в диапазоне -10... +40 не более ±1°C,
  • в диапазонах -40... -10 и +40 ... +60 не более ±2°C.

Пределы допускаемой основной погрешности измерения и регистрации температуры ЛОГГЕР100-ТВ:

  • в диапазоне -10... +40 не более ±1°C,
  • в диапазонах -40... -10 и +40 ... +70 не более ±2°C.

(**) Пределы допускаемой основной погрешности измерения и регистрации влажности ЛОГГЕР100-ТВ:

  • в диапазоне 40... 60% не более ±3%,
  • в диапазонах 20... 40% и 60... 80% не более ±3,5%,
  • в диапазонах 10... 20% и 80... 95% не более ±5%.

Измерение относительной влажности при отрицательных температурах***

При необходимости измерения относительной влажности воздуха надо льдом следует вводить поправку, учитывающую разницу давлений насыщенного водяного пара над водой и льдом.
Эта поправка рассчитывается следующим образом:

По определению
Ψw = 100 p / psw, Ψi =100 p / psi,
где, Ψw, Ψi - относительная влажность воздуха над водой и льдом, соответственно;
p - парциальное давление водяного пара;
psw и psi - парциальные давления водяного пара, насыщенного относительно поверхности воды и льда, соответственно.

Отсюда легко выводится соотношение для пересчета относительной влажности воздуха, насыщенного относительно воды, в относительную влажность воздуха, насыщенного относительно льда:

Ψi =Ψw (psw / psi)

В таблице приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом.
В таблице Б.1 приведены значения поправочных коэффициентов (psw /psi) при различных температурах, на которые нужно умножать показания термогигрометра, измеряющего относительную влажность над водой, чтобы получить значение относительной влажности воздуха надо льдом.

Температура -0 -10 -20 -30 -40
0 1 1.104 1.219 1.347 1.489
-1 1.010 1.115 1.231 1.361 1.504
-2 1.020 1.126 1.243 1.374 1.519
-3 -1.030 1.137 1.256 1.388 1.534
-4 1.040 1.148 1.269 1.402 1.549
-5 1.050 1.160 1.281 1.416 1.565
-6 1.061 1.171 1.294 1.430 1.580
-7 1.071 1.183 1.307 1.445 1.596
-8 1.082 1.195 1.320 1.459 1.612
-9 1.093 1.207 1.334 1.474 1.628

Пример. Показания термогигрометра при температуре минус 22 °С - 76 % относительной влажности над водой.

Для перевода в значение относительной влажности воздуха надо льдом необходимо:

  1. определить из таблицы значение поправочного коэффициента для температуры -22 °С. Искомое значение коэффициента 1,243 находим на пересечении столбца «-20 °С» и «-2 °С».
  2. Умножаем поправочный коэффициент на показания термогигрометра: 76 % ×1,243 = 94,5 %. Таким образом, относительная влажность воздуха надо льдом составляет 94,5 %.

(***) Данные предоставлены ООО НПК "МИКРОФОР".

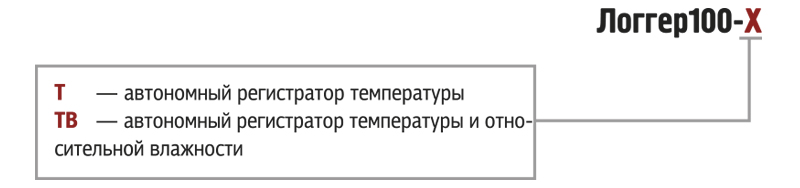

logger oboz

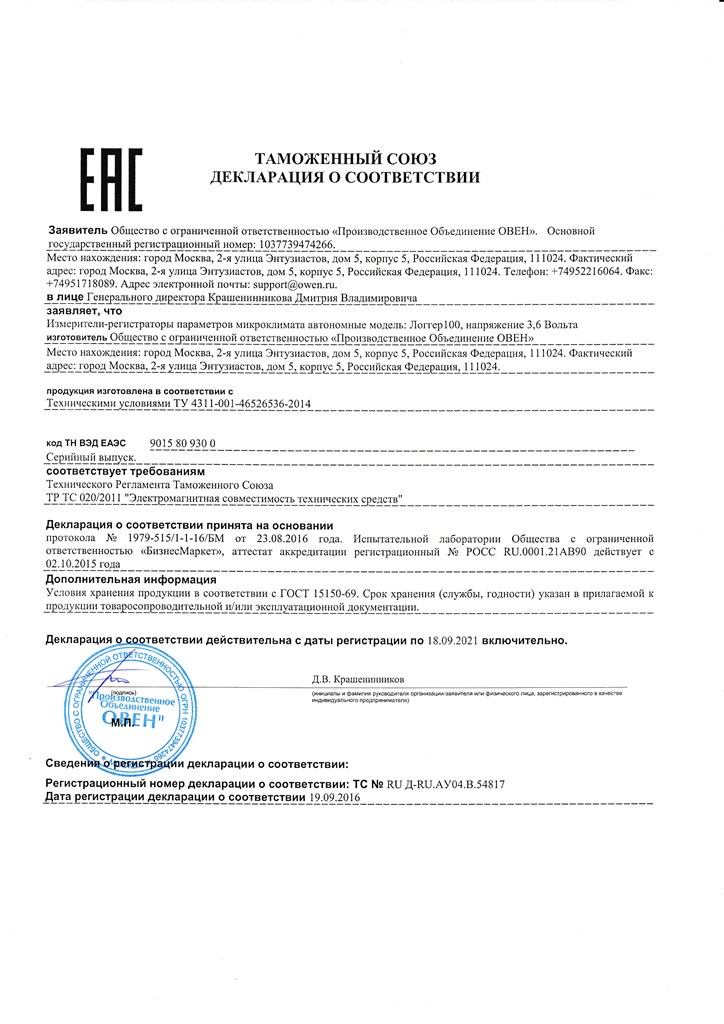

Декларация о соответствии на Логгер100

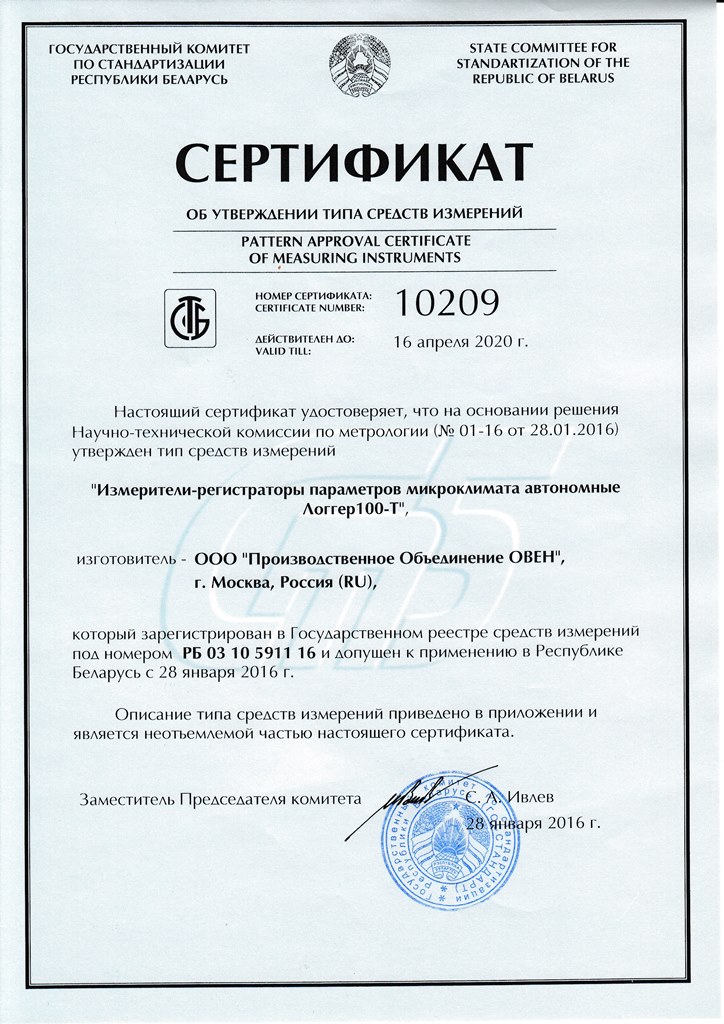

Сертификат средств измерений Логгер100-Т

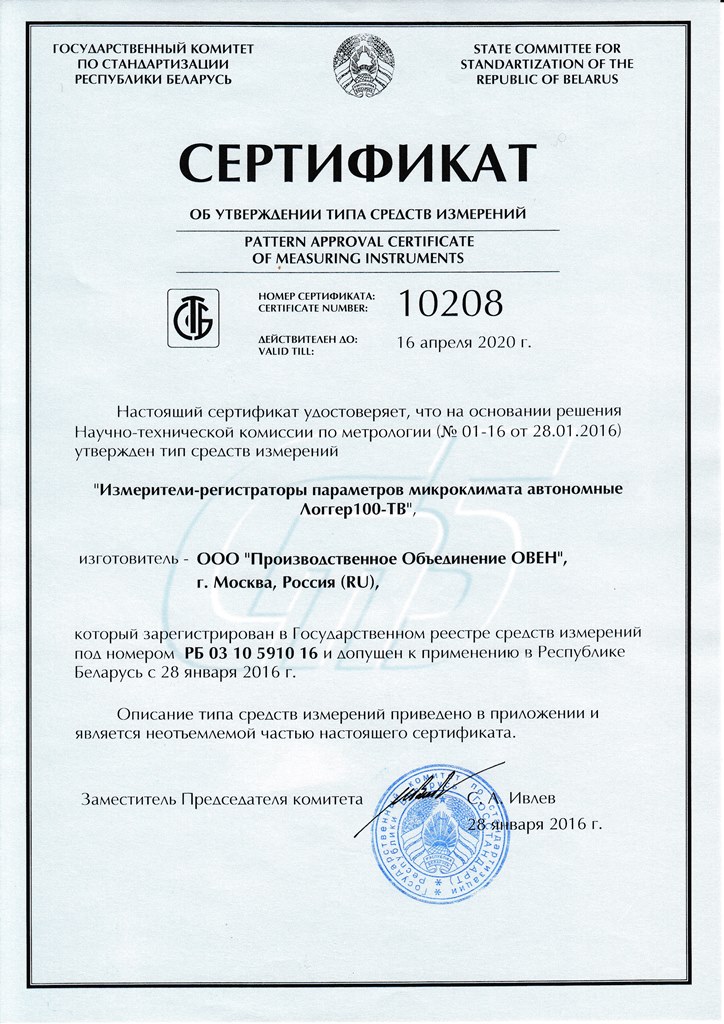

Сертификат средтств измерений Логгер100-ТВ

Руководство по эксплуатации Логгер100-ТВ

Руководство по эксплуатации Логгер100-Т
