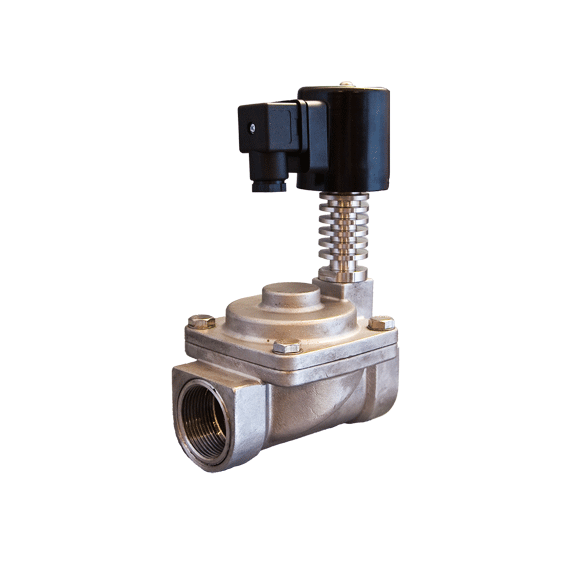

Соленоидный клапан (клапан электромагнитный) AR-YCPG11

Array
Производитель: АРК-энергосервис
ОписаниеТехнические характеристикиГабаритные размерыКомплектность прибора

Соленоидный клапан (клапан электромагнитный) YCPG11 нормально закрытый непрямого действия с поршнем на сверхвысокие температуры.

Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.  При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре до 300°С
  • Использована специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Параметр Значение
Рабочая среда пар, вода, горячая вода, масла
Материалы корпус: нержавеющая сталь
уплотнения: PTFE
Температура рабочей среды -5...300 оС
Рабочее давление 0.05...1.6 МПа
Диаметр условного прохода 12...50 мм
Присоединение Резьбовое G3/8"...2"
Катушки Y21H (S21H), IP65
Gbnfybt ~220 B, ~110 B, ~24 B
= 24B, =12 B, =6 B
Мощность Y21H: 28 BA (AC), 20 Вт (DC)
S21H: 22 ВА (АС), 15 Вт (DC)
Обозначение Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-YCPG1112 GSP 12 3.8 3/8" 0.05 1.6 Y21H
(S21H)
1.54
AR-YCPG1115 GSP 15 3.8 1/2" 1.54
AR-YCPG1120 GSP 20 8 3/4" 1.52
AR-YCPG1125 GSP 25 10 1" 1.97
AR-YCPG1132 GSP 32 20 1 1/4" 2.8
AR-YSPG1140 GSP 40 25 1 1/2" 3
AR-YSPG1150 GSP 50 41 2" 4.14

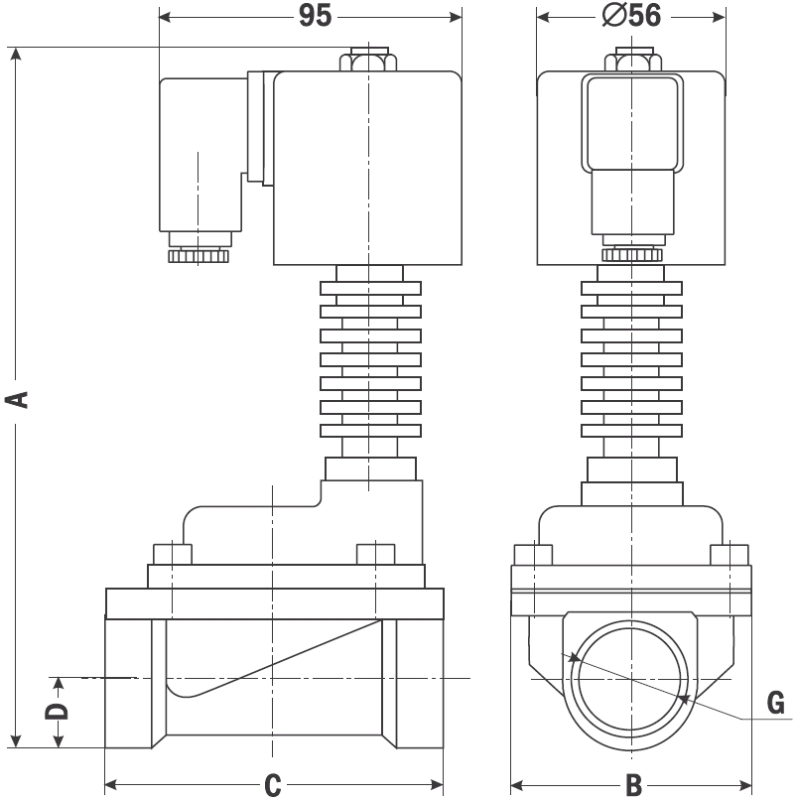

YCPG11ch1

Размер, мм YCPG112 YCPG1115 YCPG1120 YCPG1125 YCPG1132 YCPG1140 YCPG1150
A 172 172 191 196 200 200 209
B 48 48 60 72 96 96 122
C 74 74 84 102 130 130 155
D 12 12 14 18 28 28 34
G 3/8" 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"

Руководство по эксплуатации
