Соленоидный клапан (клапан электромагнитный) AR-YCPG11F

ОписаниеТехнические характеристикиГабаритные размерыКомплектность прибора

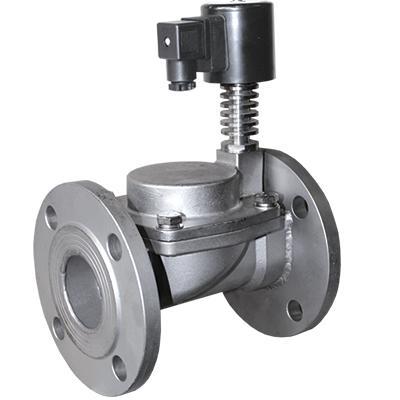

Соленоидный клапан (клапан электромагнитный) YCPG11F нормально закрытый непрямого действия с поршнем на сверхвысокие температуры

Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.  При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Специальная конструкция с охлаждением с помощью радиатора позволяет использовать клапан при температуре до 300°С
  • Использована специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Параметр Значение
Рабочая среда пар, вода, горячая вода, масла
Материал корпуса: нержавеющая сталь
уплотнения: PTFE
Температура рабочей среды -5...+300 оС
Рабочее давление 0.05...1.6 МПа
Диаметр условного прохода 25...50 мм
Присоединение фланцевое F1"...F2"
Катушка Y21H, (S21H); IP65
Питание ~220 B, ~110 B, ~24 B
=24 B, =12 B, =6 B*
Мощность Y21H: 28 BA (AC), 20 Вт (DC)
S21H: 22 BA (AC), 15 Вт (DC)

* Только для катушки Y21H

Модель Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-YCPG1125 FSP 25 10 F1" 0.05 1.6 Y21H
S21H
3.5
AR-YCPG1132 FSP 32 20 F 1 1/4" 6.3
AR-YCPG1140 FSP 40 25 F1 1/2" 6.7
AR-YCPG1150 FSP 50 41 F2" 8.3

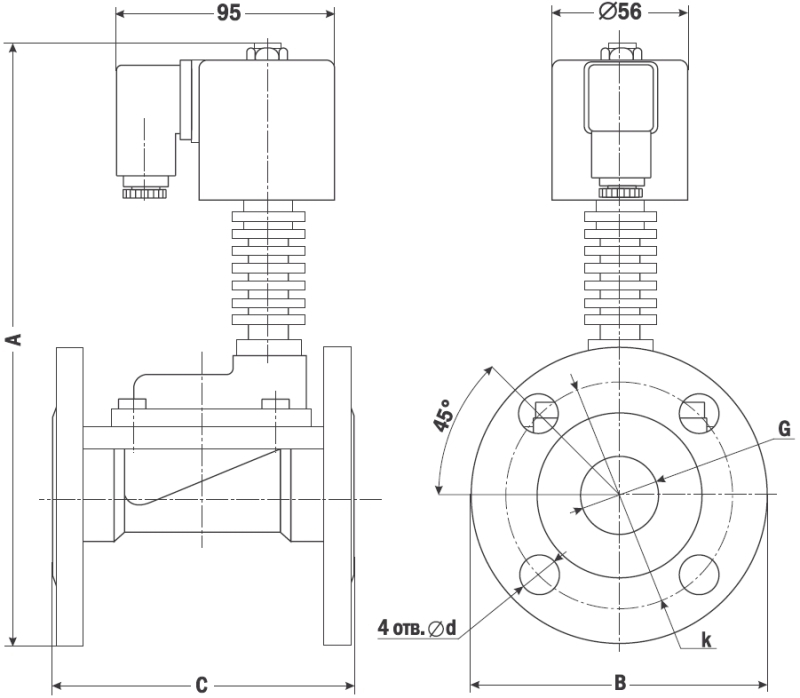

YCPG11fch

Размер, мм YCPG1125F YCPG1132F YCPG1140F YCPG1150F
A 235 247 247 260
B 115 140 150 165
C 130 160 160 190
G F1" F1 1/4" F1 1/2" F2"
d 14 18 18 18
k 84 98 109 125





Руководство по эксплуатации
