Соленоидный клапан (клапан электромагнитный) AR-2L

ОписаниеТехнические характеристикиГабаритные размерыКомплектность прибора

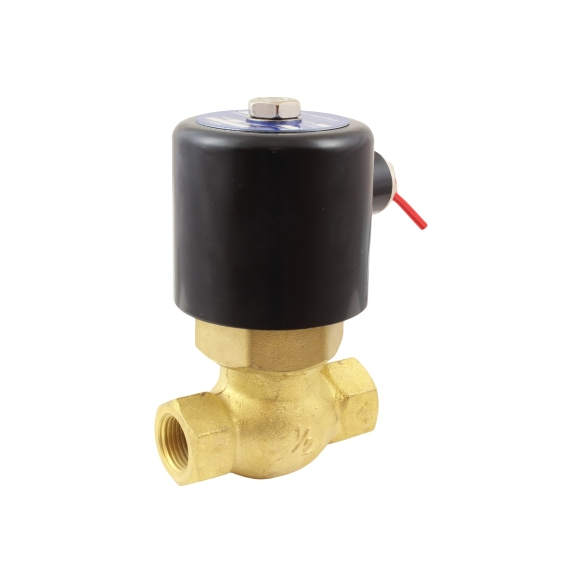

Соленоидный клапан (клапан электромагнитный) 2L нормально закрытый непрямого действия с поршнем.

Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе.  При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Долгий срок службы уплотнителя в среде пара
  • Конструкция предусматривает долгосрочную эксплуатацию в системе трубопроводов
  • Работа при высоком давлении до 1.5 МПа
Параметр Значение
Рабочая среда пар, горячая вода, вода, воздух, инертные газы, масла
Материалы корпус: латунь
уплотнения: PTFE
Температура рабочей среды -5...180 оС
Рабочее давление 0.1...1.5 МПа
Диаметр условного прохода 17...50 мм
Присоединение Резьбовое G1/2"...2"
Катушка AS03, IP65, DIN 43650A
(Y24H, Y92H), IP65, выводные провода 28 см
Питание ~220 В, ~110 B, ~24 B
=24 В, =12 В
Мощность AS03: 28 ВА (АС), 38 Вт (DC)
Y42H, Y92H: 35ВА (АС), 30 Вт (DC)
Модель Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-2L-15 GBP 17 4.1 G1/2" 0.1 1.5 AS03
(Y24H, Y92H)
1.32
AR-2L-20 GBP G3/4" 1.37
AR-2L-25 GBP 22 10.2 G1" 1.56
AR-2L-32 GBP 30 17.1 G1 1/4" 2.36
AR-2L-40 GBP G1 1/2" 2.38
AR-2L-50 GBP 50 41 G2" 5.05

ar2lnewch

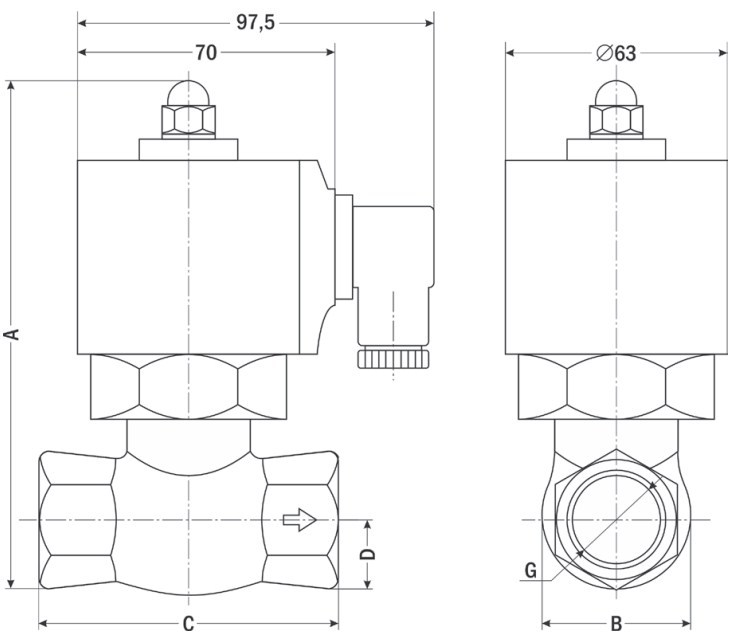

Размер, мм AR-2L-15 AR-2L-20 AR-2L-25 AR-2L-32 AR-2L-40 AR-2L-50
A 145 145 162 178 185 223
B 39 41 52 69 74 94.5
C 84 85 90.5 115 111 163
D 20 22 26 35 37 47
G 1/2" 3/4" 1" 1 1/4" 1 1/2" 2"

Руководство по эксплуатации
