Соленоидный клапан (электромагнитный) AR-YCTT11

ОписаниеТехнические характеристикиГабаритные размерыДокументация

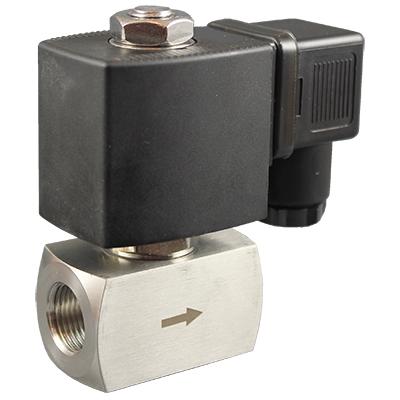

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCT11 предназначен для управления потоком рабочей среды в трубопроводе.

Нормально закрытый соленоидный клапан - это магнитный клапан,  в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Устойчив к низким и высоким температурам
  • Работа при высоком давлении до 4 МПа
  • Срабатывание при нулевом давлении
  • Пониженное энергопотребеление
  • Долгий срок службы
Параметр Значение
Рабочая среда пар, вода, горячая вода, воздух, инертные газы, масла
Материал Корпуса: нержавеющая сталь
Уплотнения: PTFE
Температура рабочей среды -20...180 оС
Рабочее давление 0...4.0 МПа
Диаметр условного прохода 1...6 мм
Присоединение резьбовое G1/8"...G3/8"
Катушка S91H, ASE11B, SB543, IP65
Питание ~220 B, ~110 B, ~24 В
=24 В, =12 В
Мощность S91H: 20 BA (AC), 14 Вт (DC)
ASE11B: 4.5 BA (AC), 8 Вт (DC)
SB543: 23 BA (AC), 13 Вт (DC)
Модель Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AC DC
AR-YCTT11101 1.0 0.09 1/8" 0 4.0 3.5 S91H
ASE11B
SB543
0.463
AR-YCTT11161 1.5 3.0
AR-YCTT11251 2.5 0.15 2.5 2.0
AR-YCTT11301 3.0 0.26 2.0 1.8
AR-YCTT11252 2.5 0.15 1/4" 2.5 2.0 0.451
AR-YCTT11302 3.0 0.26 2.0 1.7
AR-YCTT11352 3.5 0.29 1.5
AR-YCTT11402 4.0 0.43 1.0
AR-YCTT11452 4.5 0.52 0.5
AR-YCTT11403 4.0 0.43 3/8" 1.0 0.464
AR-YCTT11453 4.5 0.52 0.5
AR-YCTT11503 5.0 0.61 0.5
AR-YCTT11603 6.0 0.68 0.5

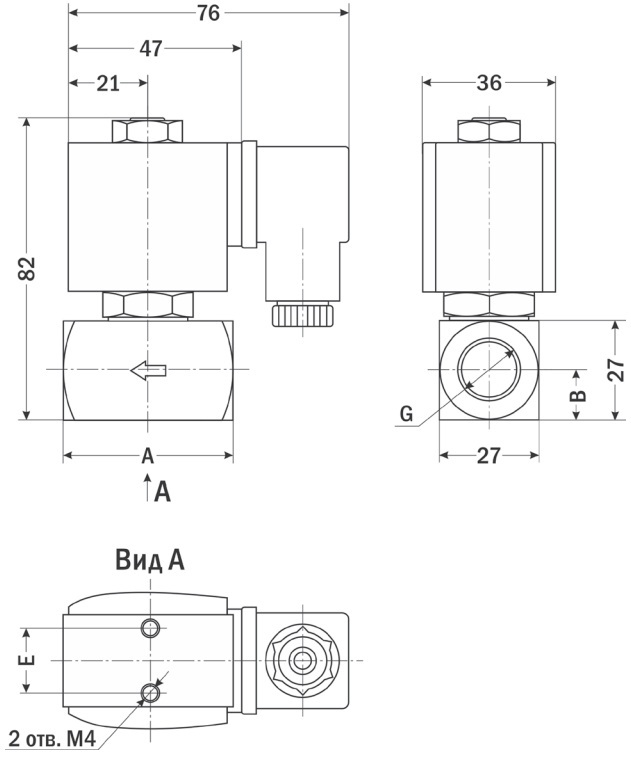

yctt11chn

Размер, мм G1/8" G1/4" G3/8"
A 40 46
B 11 14
E 19 19.5

Руководство по эксплуатации
