Соленоидный клапан (электромагнитный) AR-SB165-HSC

ОписаниеТехнические характеристикиГабаритные размерыДокументация

Клапан соленоидный нормально закрытый непрямого действия с поршнем на высокое давление до 30.0 МПа AR-SB165-HSC предназначен для управления потоком рабочей среды в трубопроводе.

Нормально закрытый соленоидный клапан - это магнитный клапан,  в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Работа при высоком давлении до 30.0 МПа
  • Использование только в системах с давлением от 0.5 МПа
Параметр Значение
Рабочая среда пар, воздух, горячая вода, воздух, инертные газы, масла
Материал Корпуса: нержавеющая сталь
Уплотнения: PTFE
Температура рабочей среды -20...120 оС (по спецзаказу: -60...200 оС)
Рабочее давление 0.5...30 МПа
Диаметр условного прохода 6...50 мм
Присоединение резьбовое G1/8"...G2"
Катушка SB298-H
Питание ~220 B, ~110 B, ~24 В
=24 В, =12 В
Мощность ~40 BA (AC), =40 Вт (DC)
Модель Ду, мм Kv, м3 Присоединение Pmin, МПа Pmax, МПа Катушка Вес, кг
AR-SB165-HSC-06 GSP 6 0.3 1/8" 0.5 30 SB298-H-B 2.2
AR-SB165-HSC-08 GSP 8 1.5 1/4"
AR-SB165-HSC-10 GSP 10 2.1 3/8"
AR-SB165-HSC-15 GSP 15 2.8 1/2" 3.2
AR-SB165-HSC-20 GSP 20 4.2 3/4" 4
AR-SB165-HSC-25 GSP 25 7.2 1"
AR-SB165-HSC-32 GSP 32 10.5 1 1/4" 6.5
AR-SB165-HSC-40 GSP 40 15.3 1 1/2" 8.5
AR-SB165-HSC-50 GSP 50 19.2 2" 12

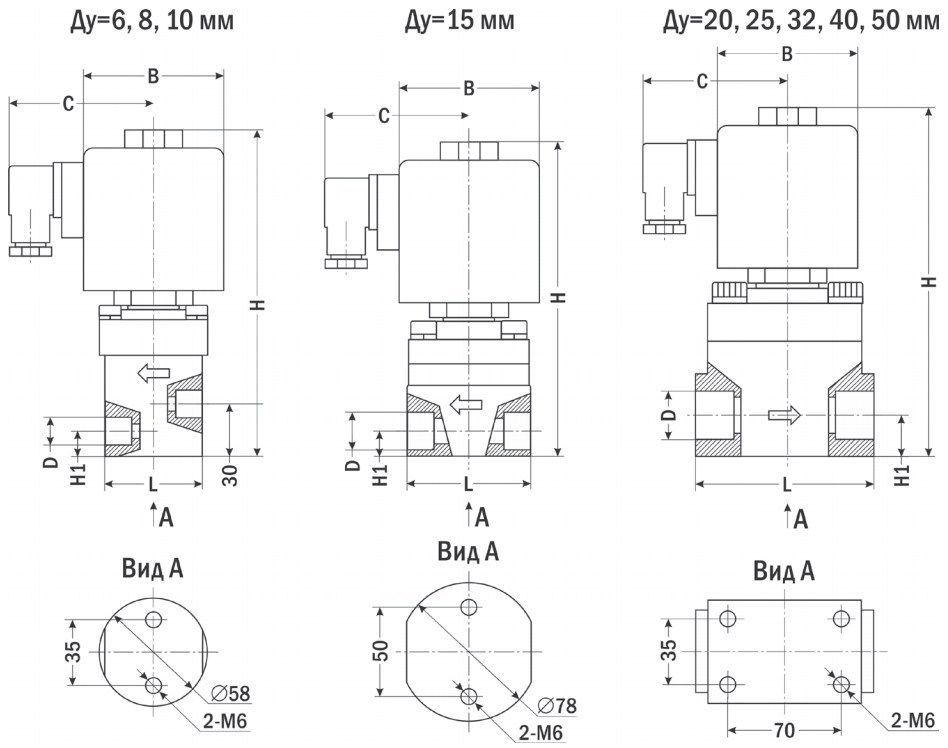

sb165hscch

Параметр AR-SB165-HSC, Ду, мм
-06 -08 -10 -15 -20 -25 -32 -40 -50
В 70 70 70 70 70 70 70 70 70
С 80 80 80 80 80 80 80 80 80
D G1/8" G1/4" G3/8" G1/2" G3/4" G1" G1 1/4" G1 1/2" G2"
H 180 180 180 190 190 190 200 240 270
H1 15 15 15 15 22 22 30 33 40
L 53 53 53 73 95 95 115 130 170

Руководство по эксплуатации
