Соленоидный клапан (электромагнитный) AR-CS-720W

ОписаниеТехнические характеристикиГабаритные размерыДокументация

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-CS-720W предназначен для управления потоком рабочей среды в трубопроводе.

Нормально закрытый соленоидный клапан - это магнитный клапан,  в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении упарвляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Особенности:

  • Возможность срабатывания при нулевом давлении
  • Компактный размер
Параметр Значение
Рабочая среда пар, вода, горячая вода, воздух,
инертные газы, слабые кислоты и щелочи
Материал корпуса латунь или нержавеющая сталь
уплотнения VITON
Температура рабочей среды -5...155 оС
Рабочее давление 0...8 МПа
Диаметр условного прохода 2 мм
Присоединение резьбовое G1/4", G1/2"
Катушка  SB256, SB257, ASE11B, SB543, IP65
Питание ASE11B ~220 B, ~110 B, ~24 B, =24 B, =12 B
SB543 ~220 B, ~110 B, ~24 B, =24 B, =12 B
SB256 ~220 B, ~110 B, ~24 B
SB257 =24 B, =12 B
Мощность ASE11B 4.5 BA (AC), 8 Вт (DC)
SB543 23 BA (AC), 13 Вт (DC)
SB256 22 BA (AC)
SB257 20 Вт (DC)

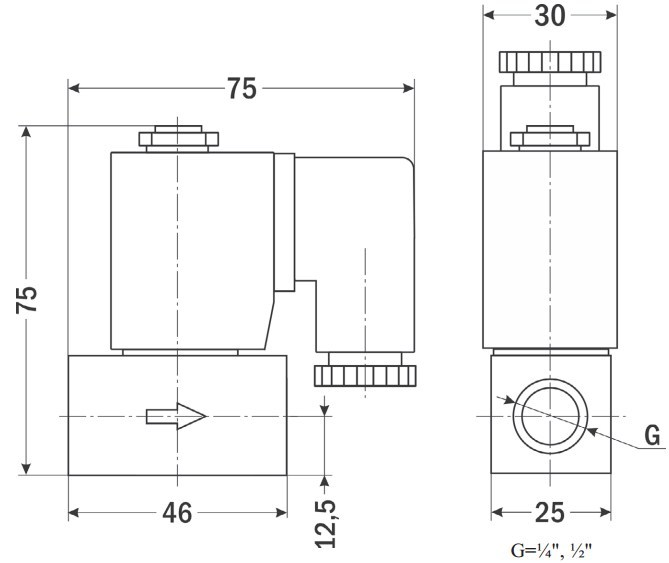

arcs270

Руководство по эксплуатации
