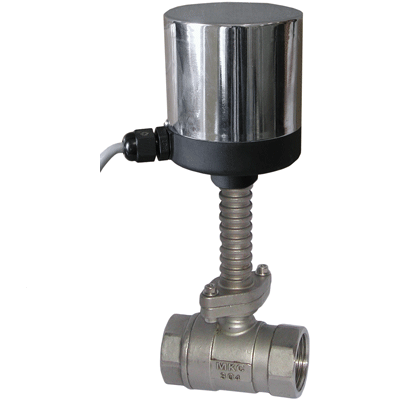

Кран шаровой регулирующий неполнопроходной с электроприводом, для пара AR-GH100-3

ОписаниеТехнические характеристикиГабаритные размерыКомплектность прибора

Кран шаровой регулирующий неполнопроходной с электроприводом AR-GH100-3 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

  • Плавная бесступенчатая регулировка
  • Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
  • Легко заменяемый привод
  • Каноническая резьба Rc являеся предпочтительным способом присоединения к цилиндрической резьбе G, так как обеспечивает наилучший контакт и наиболее высокую герметичность соединения
  • 4-слойное кольцевое уплотнение из высокотемпературного углеродного волокна
Параметр Значение
Рабочая среда пар, вода, горячая вода, воздух, инертные газы,
масла, бензин, слабые кислоты, спирт
Материал корпуса: нержавеющая сталь (AR-GH100-3-20m AR-GH100-3-25)
              или никелированная латунь (AR-GH100-3-25)
  уплотнения: углеродное волокно, PTFE
Температура рабочей среды -40...232 оС
Рабочее давление 0...1 МПа
Диаметр условного прохода 16 мм, 23 мм
Присоединение резьбовое Rc 3/4", Rc 1"
Модель электропривода GH100-8Nm, IP65
Питание ~220 B, ~110 B, =24 B
Мощность 14 ВА, 7 ВА, 3 Вт
Время полного поворота для ~220 B, ~110 B: 7...9 с или 45...48 с
  для =24 В: 17...19 с
Угол полного поворота 90о (вращение в обоих направлениях)
Крутящий момент 8 Н·м
Модель Ду, мм Kv, м3 Присоединение Pmin,
МПа
Pmax,
МПа
Модель
электропривода
Вес,
кг
AR-GH100-3-20 16 36 Rc 3/4" 0 1 GH100-8Nm 0.98
AR-GH100-3-25 23 70 Rc 1" 1.14

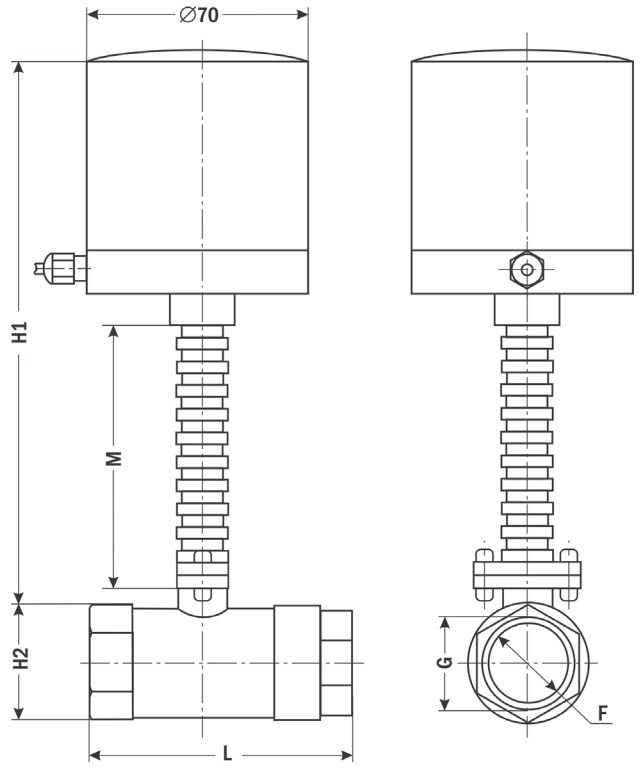

argh1003ch

Размер, мм AR-GH100-3-20 AR-GH100-3-25
H1 170 173
H2 36 42
F 16 23
G Rc 3/4" Rc 1"
L 65 77
M 70 72

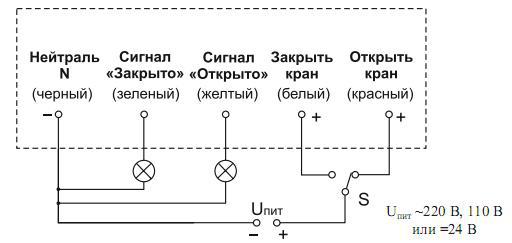

Схема подключения

Руководство по эксплуатации
