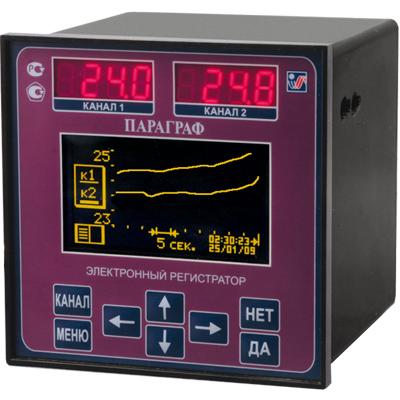

Электронный регистратор Параграф PL20

ОписаниеТехнические характеристикиГабаритные размерыДокументация

Электронный регистратор "ПАРАГРАФ PL20" предназначен для измерения и регистрации температуры и других физических величин, для управления технологическими процессами, а также для создания SCADA-систем, систем сбора данных и замкнутых систем автоматического управления технологическими процессами.

Особенности:

  • 2 цифровых СД-индикатора
  • 2 дискретных входа, 4 выходных устройства
  • 2 канала ЦАП (14 бит, выход 0(4)...20 мА, 0...5 мА, 0...1(10)В)
  • 5 ПИД-регуляторов (3 на дискретные выходы и 2 на ЦАП)
  • Два независимых программных регулятора, 6 программ до 10 шагов, программируемые длительность и тип шага, индивидуальные параметры ПИД-регулирования на каждом шаге
  • Встроенные блоки питания датчиков =24 В, 30 мА
  • ЖК- или OLED-дисплей 2.6" с разрешением 128х64 точки
  • Отображение параметров в виде графиков и цифр
  • Интуитивно понятный мультиязычный графический интерфейс
  • Двойная математическая обработка (23 варианта математических операций)
  • Время опроса всех каналов 0.1 с...10 мин
  • Психометр, измеритель-регистратор температуры и влажности с датчиком СПРУТ ТВ-03
  • Бесплатное ПО: ОРС-сервер, конфигуратор прибора, программа чтения архивов
Параметр Значение Погрешность
Входные
сигналы
Термосопротивления 50М, 100М: -200...200 оС
53М: -50...180 оС
Cu50, Cu100: -50...200 oC
46П: -200...500 оС
50П, 100П, 500П, Pt50, Pt100, Pt500, Pt1000: -200...850 oC
100H: -60...180 oC
0...50 Ом, 0...100 Ом, 0...320 Ом, 0...500 Ом, 0...1000 Ом,
0...2000 Ом 0...3000 Ом, 0...3250 Ом, 0...3900 Ом
±0.1%
Термопары ТХА (K): -180...1370 oC
TXK (L): -200...800 oC
ТЖК (J): -210...1200 оС
ТХКн (Е): -230...1000 оС
ТМK (М): -200...100 оС
ТМKн (Т): -230...400 оС
ТНН (N): -210...1300 оС
ТПП (S): -50...1760 оС
ТПП (R): 0...1760 оС
ТПР (В): +300...1820 оС
ТВР (А1): 0...2500 оС
ТВР (А2): 0...1800 оС
ТВР (А3): 0...1800 оС
±0.2 %
Аналоговые Ток I: 0...5 мА, 0(4)...20 мА
Напряжение U: 0(-10)...10 мВ, 0...20 мВ, 0(-50)...50 мВ,
0...75 мВ, 0(-100)...100 мВ, 0...1 В
±0.2%
Выходные
сигналы
Дискретные Реле ~5 А, 220 В
Драйвер оптосимистора ~50 мА, 220 В
Оптотранзистор с открытым коллектором =200 мА, 50 В
Выход для управления твердотельным реле =50 мА, 8 В
Аналоговые 0(4)...20 мА, 0...5 мА, 0...1(10) В
Дисплей ЖК или OLED 2.6" с разрешением 128х64 точки
Интерфейс RS-485
Память 4 МБ (до 1 000 000 значений)
Потребляемая мощность 15 ВА
Питание ~220 B (±10%), или =24 В, или =12 В
Условия
эксплуатации
Температура 5...45 оС
Влажность ≤ 80%RH

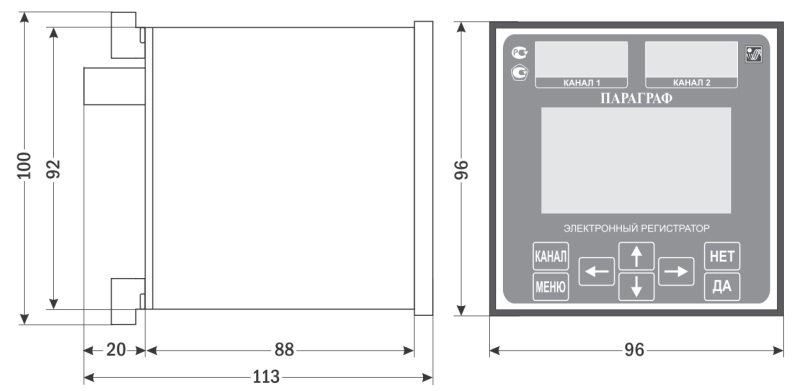

Габаритные размеры,
размеры врезного отверстия
96х96х100 мм
93х93 мм

pl20razm

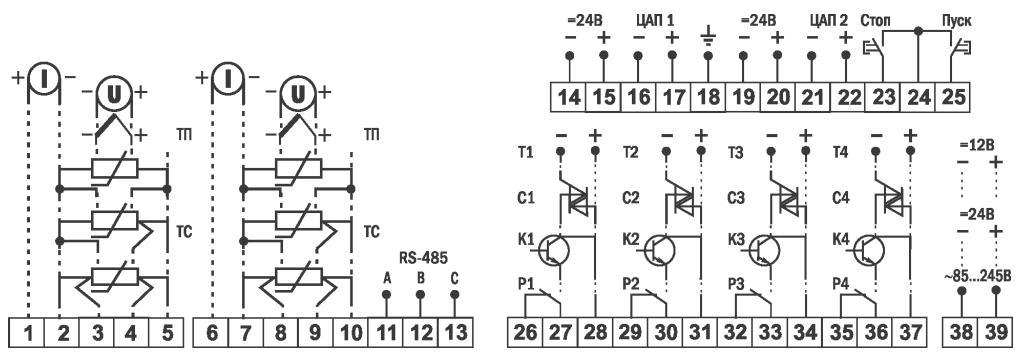

Схема подключения

Информационный буклет

Техничсекие характеристики прибоа ПАРАГРАФ PL20

Руководство по эксплуатации

Методика настройки цифрового ПИД-регулятора

Руководство по обновлению микропрограммы прибора

Использование ARC-data-viewer в ОС Linux

Методика поверки

Сеть приборов, протколов MODBUS

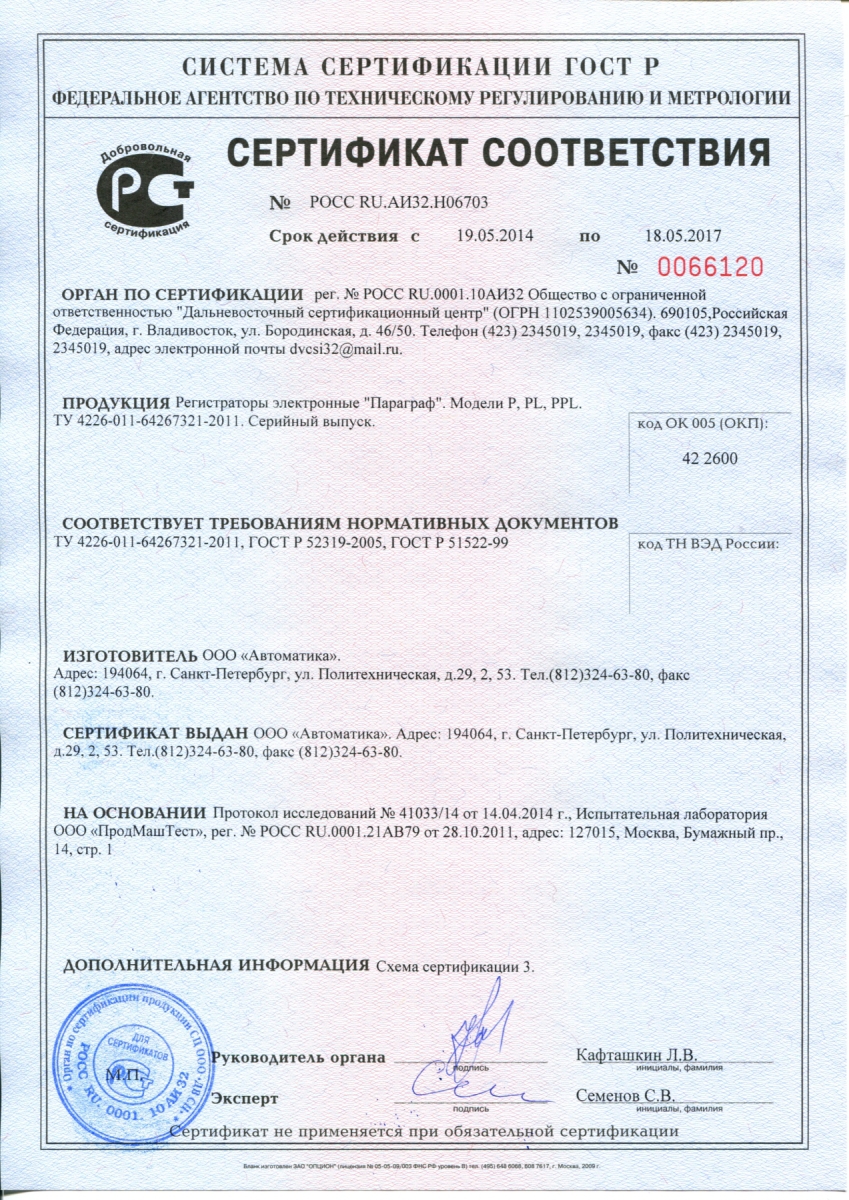

Сертификат соответствия

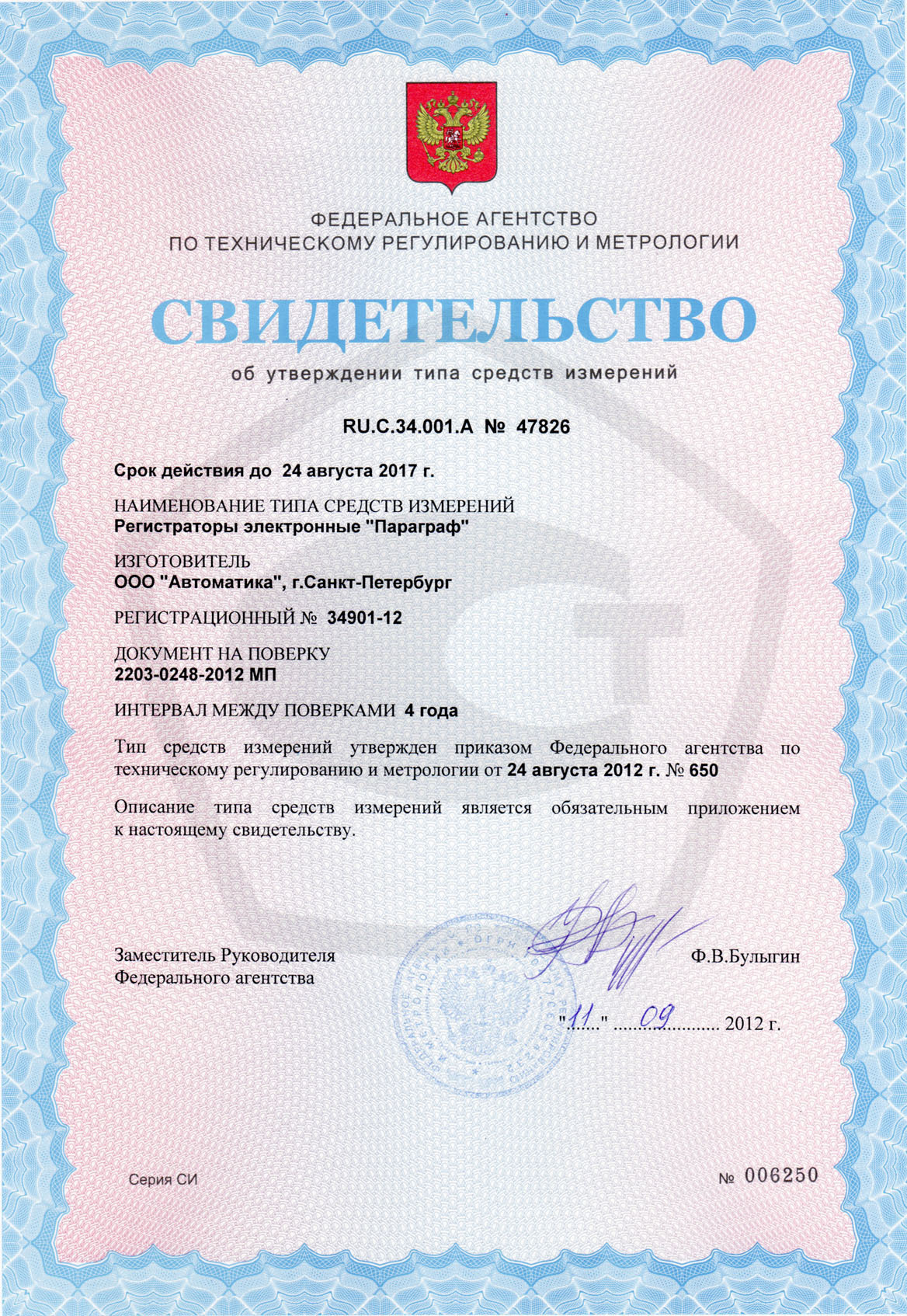

Сертификат об утверждении типа средств измерений RU.C.34.001.A.№47826

Запуск программы "ARC.DataViewer" в ОС Linux
